انرژیکس (EnergX) - اگرچه بسیاری از ترموکوپل‌های صنعتی از فلزات پایه (Base Metals) مانند آهن، مس، نیکل و آلیاژهای نیکل ساخته می‌شوند، اما در کاربردهای دمای بسیار بالا و محیط‌های حساس، از فلزات گرانبها یا فلزات نجیب (Noble Metals) استفاده می‌شود. این فلزات به دلیل مقاومت حرارتی بالا، پایداری شیمیایی ممتاز و قابلیت حفظ مشخصات ترموالکتریکی در طول زمان، گزینه‌ای ایده‌آل برای اندازه‌گیری دقیق دما در صنایع پیشرفته محسوب می‌شوند.

در این مقاله با فلزات گرانبهای مورد استفاده در ترموکوپل‌ها، ویژگی‌ها، مزایا، محدودیت‌ها و کاربردهای آن‌ها آشنا خواهیم شد.

---

فلزات گرانبها چیست؟

فلزات گرانبها یا فلزات نجیب (Noble Metals) گروهی از عناصر فلزی هستند که به دلیل کمیابی، مقاومت بالا در برابر خوردگی و ارزش اقتصادی زیاد شناخته می‌شوند. مهم‌ترین فلزات گرانبهای مورد استفاده در صنعت ترموکوپل عبارت‌اند از:

• پلاتین (Platinum)
• رودیوم (Rhodium)
• پالادیوم (Palladium) در برخی کاربردهای خاص
• طلا (Gold) در تحقیقات و آزمایشگاه‌ها

در عمل، پلاتین و رادیوم مهم‌ترین فلزات گرانبهای مورد استفاده در ساخت ترموکوپل‌های صنعتی هستند.

در این رابطه بخوانید: ترموکوپل پلاتین رادیوم (Platinum Rhodium Thermocouple) چیست؟

---

چرا از فلزات گرانبها در ترموکوپل استفاده می‌شود؟

استفاده از فلزات گرانبها مزایای متعددی دارد:

پایداری بلندمدت

ویژگی‌های ترموالکتریکی این فلزات در طول زمان تغییر بسیار کمی دارند.

مقاومت در برابر اکسیداسیون

در دماهای بالا، فلزات پایه به‌سرعت اکسید می‌شوند اما پلاتین و رودیوم مقاومت بسیار بیشتری دارند.

قابلیت اندازه‌گیری دماهای بسیار بالا

برخی ترموکوپل‌های فلز گرانبها قادر به اندازه‌گیری دماهای بالاتر از 1700 درجه سلسیوس هستند.

دقت بالا

خطای اندازه‌گیری در این نوع ترموکوپل‌ها معمولاً کمتر از انواع فلز پایه است.

قابلیت کالیبراسیون دقیق

ترموکوپل‌های فلز گرانبها به‌عنوان مرجع در بسیاری از آزمایشگاه‌های کالیبراسیون مورد استفاده قرار می‌گیرند.

---

پلاتین؛ مهم‌ترین فلز گرانبها در ترموکوپل‌ها

پلاتین یکی از پایدارترین فلزات شناخته‌شده است.

ویژگی‌های اصلی آن:

• نقطه ذوب حدود 1768 درجه سلسیوس
• مقاومت عالی در برابر خوردگی
• پایداری ساختاری در دماهای بالا
• واکنش‌پذیری شیمیایی بسیار کم
• قابلیت استفاده در محیط‌های اکسیدکننده

به همین دلیل تقریباً تمامی ترموکوپل‌های استاندارد فلز گرانبها بر پایه پلاتین طراحی می‌شوند.

بخوانید: سنسور دمای چندنقطه‌ای (Multi-Point Temperature Sensor) چیست؟

---

رودیوم؛ عنصر کلیدی برای افزایش حساسیت ترموکوپل

رودیوم فلزی بسیار کمیاب و گران‌قیمت است که معمولاً به‌صورت آلیاژ با پلاتین استفاده می‌شود.

افزودن رودیوم به پلاتین باعث می‌شود:

• ولتاژ ترموالکتریکی افزایش یابد.
• حساسیت ترموکوپل بیشتر شود.
• امکان اندازه‌گیری دماهای بالاتر فراهم گردد.
• پایداری در محیط‌های داغ بهبود یابد.

به همین دلیل بسیاری از ترموکوپل‌های استاندارد دمای بالا از آلیاژهای پلاتین-رودیوم ساخته می‌شوند.

---

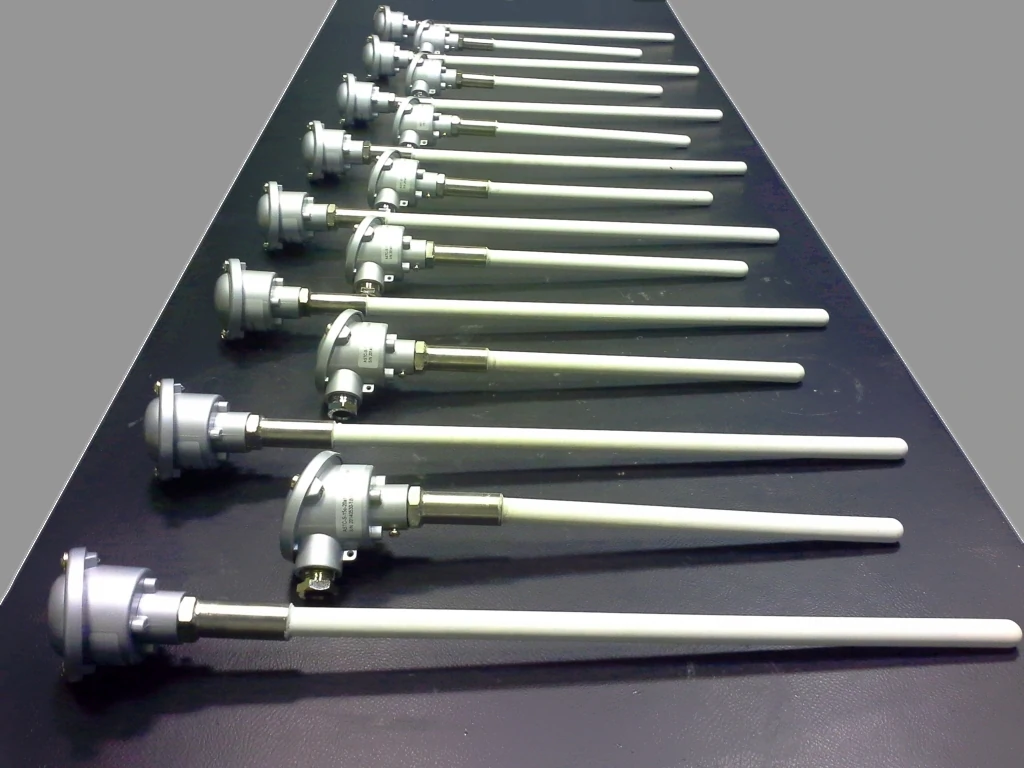

انواع ترموکوپل‌های فلز گرانبها

ترموکوپل نوع R

ساختار:

• پلاتین خالص
• پلاتین - 13 درصد رودیوم

گستره دمایی:

حدود 0 تا 1600 سلسیوس

ویژگی‌ها:

• دقت بالا
• پایداری مناسب
• کاربرد گسترده در صنایع فرآیندی

ساختار:

• پلاتین خالص
• پلاتین - 10 درصد رودیوم

گستره دمایی:

حدود 0 تا 1600 درجه سلسیوس

ویژگی‌ها:

• استاندارد مرجع در بسیاری از آزمایشگاه‌ها
• پایداری بسیار بالا
• قابلیت کالیبراسیون دقیق

ترموکوپل نوع S سال‌ها به عنوان استاندارد بین‌المللی اندازه‌گیری دما استفاده شده است.

---

ترموکوپل نوع B

ساختار:

• پلاتین - 6 درصد رودیوم
• پلاتین - 30 درصد رودیوم

گستره دمایی:

تا حدود 1800 درجه سلسیوس

مزایا:

• مناسب برای دماهای بسیار بالا
• مقاومت عالی در برابر اکسیداسیون
• عمر کاری طولانی

این نوع در کوره‌های فوق داغ کاربرد فراوانی دارد.

---

قیمت ترموکوپل فلزات گرانبها

یکی از مهم‌ترین چالش‌های استفاده از این ترموکوپل‌ها قیمت بالای آن‌ها است.

عوامل مؤثر بر قیمت عبارت‌اند از:

• قیمت جهانی پلاتین
• قیمت جهانی رودیوم
• قطر سیم ترموکوپل
• طول سنسور
• کلاس دقت
• نوع غلاف محافظ
• شرایط ساخت و کالیبراسیون

در برخی سال‌ها ارزش رودیوم چندین برابر طلا بوده است و همین موضوع می‌تواند قیمت ترموکوپل‌های نوع B را به شکل قابل توجهی افزایش دهد.

بخوانید: مواد سرامیکی پرکاربرد در ساخت غلاف ترموکوپل

---

نقش خلوص فلزات در عملکرد ترموکوپل

خلوص فلزات گرانبها اهمیت بسیار زیادی دارد.

وجود مقادیر ناچیز ناخالصی می‌تواند موجب مشکلات زیر می‌شود:

• تغییر منحنی ترموالکتریکی
• افزایش خطا
• کاهش پایداری بلندمدت
• ایجاد رانش دمایی (Drift)

به همین دلیل تولیدکنندگان معتبر از مواد اولیه با خلوص بسیار بالا استفاده می‌کنند.

---

کاربردهای صنعتی ترموکوپل‌های فلز گرانبها

صنایع فولاد

• کوره‌های عملیات حرارتی
• کوره‌های ذوب

صنایع شیشه

• مخازن ذوب شیشه
• خطوط تولید الیاف شیشه

صنایع سرامیک

• کوره‌های پخت سرامیک
• کوره‌های تولید آجر نسوز

صنایع هوافضا

• تست موتورهای جت
• آزمایش‌های دمای بالا

صنایع نیمه‌هادی

• تجهیزات تولید تراشه
• فرآیندهای رشد کریستال

آزمایشگاه‌های کالیبراسیون

• استانداردهای مرجع دما
• کوره‌های مرجع

---

محدودیت‌های استفاده از ترموکوپل‌های فلز گرانبها

علی‌رغم مزایای فراوان، این ترموکوپل‌ها محدودیت‌هایی نیز دارند:

• قیمت بسیار بالا
• حساسیت به آلودگی فلزی
• نیاز به غلاف‌های محافظ ویژه
• هزینه زیاد کالیبراسیون
• امکان آسیب ناشی از بخارات فلزی

---

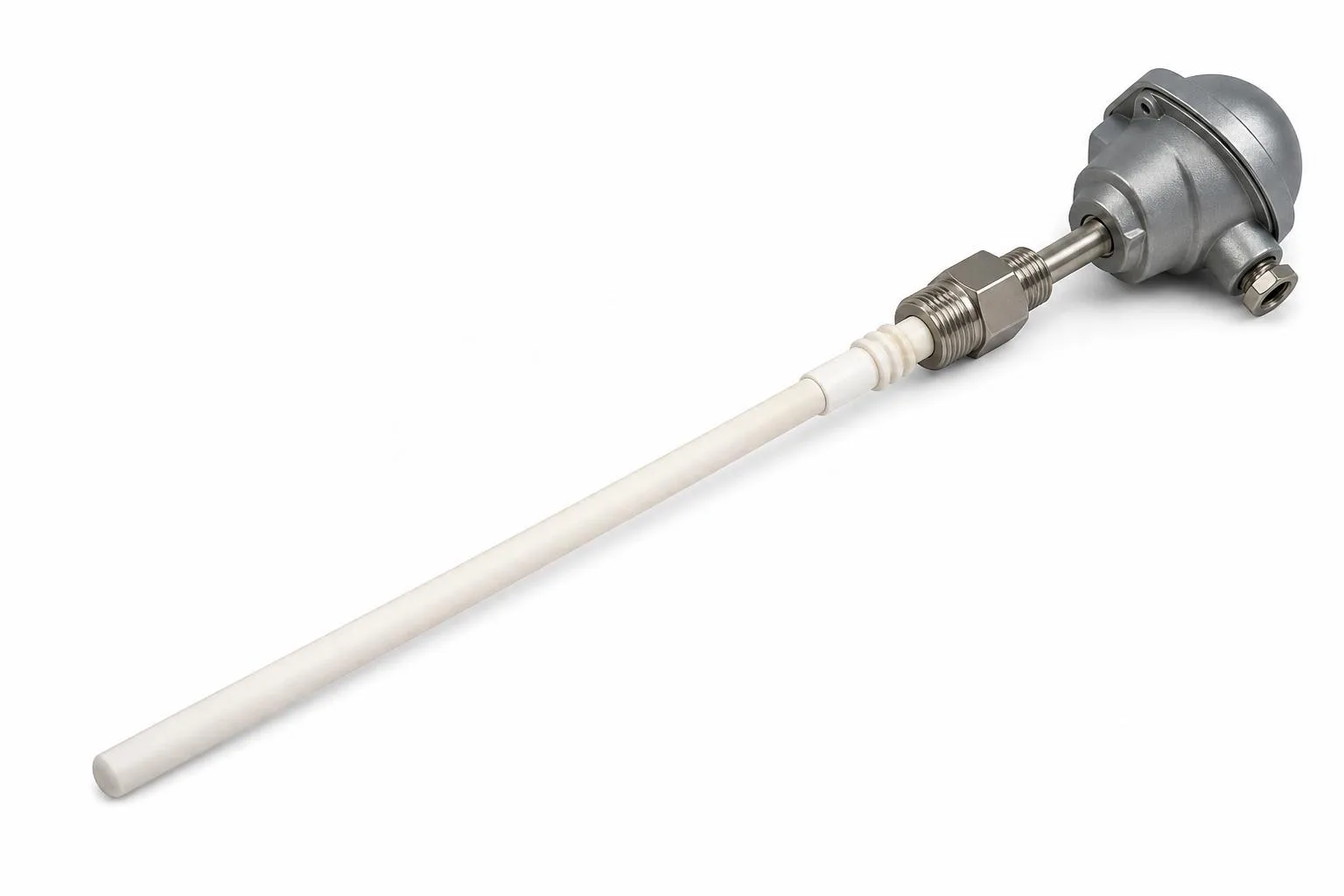

انتخاب غلاف مناسب برای ترموکوپل‌های فلز گرانبها

برای حفاظت از سیم‌های پلاتینی معمولاً از غلاف‌های زیر استفاده می‌شود:

• آلومینا (Alumina)
• مولایت (Mullite)
• کوارتز (Quartz)
• سرامیک‌های پیشرفته

استفاده از غلاف نامناسب می‌تواند موجب آلودگی سیم‌های پلاتینی و کاهش دقت اندازه‌گیری شود.

در این رابطه بخوانید:

• متریال رایج غلاف‌های فلزی و سرامیکی ترموکوپل‌ها چیست؟
• راهنمای کامل متریال‌های فولاد زنگ‌نزن (استنلس استیل) در ساخت غلاف و تیوب ترموکوپل
• انواع ترموکوپل و متریال‌های ساخت آن‌ها
• مقایسه غلاف‌های سرامیکی و فلزی در ترموکوپل‌ها: انتخاب مناسب برای صنایع مختلف

---

آینده ترموکوپل‌های فلز گرانبها

با وجود توسعه حسگرهای پیشرفته، ترموکوپل‌های پلاتین-رادیوم همچنان بهترین گزینه برای اندازه‌گیری دماهای بسیار بالا هستند.

در حال حاضر تحقیقات بر روی موارد زیر متمرکز شده است:

• کاهش مصرف فلزات گرانبها
• افزایش طول عمر
• بهبود مقاومت در محیط‌های خورنده
• توسعه آلیاژهای جدید

---

جمع‌بندی

 فلزات گرانبها نقش بسیار مهمی در ساخت ترموکوپل‌های دقیق و دمای بالا ایفا می‌کنند. پلاتین و رودیوم به دلیل پایداری حرارتی، مقاومت شیمیایی و دقت بالا، پایه اصلی ترموکوپل‌های نوع S، R و B هستند. این حسگرها اگرچه هزینه اولیه بالایی دارند، اما در کاربردهای حساس و دماهای بسیار بالا عملکردی ارائه می‌کنند که با ترموکوپل‌های فلز پایه قابل دستیابی نیست. انتخاب صحیح نوع ترموکوپل، غلاف محافظ و شرایط بهره‌برداری می‌تواند عمر مفید و دقت این تجهیزات ارزشمند را به حداکثر برساند.

---

پرسش‌های متداول

آیا طلا در ساخت ترموکوپل‌های صنعتی استفاده می‌شود؟

به‌طور معمول خیر. طلا بیشتر در تحقیقات علمی و کاربردهای آزمایشگاهی ویژه استفاده می‌شود.

گران‌ترین ترموکوپل صنعتی کدام است؟

معمولاً ترموکوپل نوع B به دلیل درصد بالای رودیوم از گران‌ترین انواع ترموکوپل‌های صنعتی به شمار می‌رود.

عمر ترموکوپل‌های پلاتین-رودیوم چقدر است؟

بسته به دما و شرایط فرآیند، از چند ماه تا چندین سال متغیر است.

آیا ترموکوپل‌های فلز گرانبها از نوع K دقیق‌تر هستند؟

بله، معمولاً پایداری و دقت بلندمدت بالاتری نسبت به ترموکوپل نوع K دارند.

آیا امکان تعمیر ترموکوپل‌های فلز گرانبها وجود دارد؟

در برخی موارد امکان بازسازی یا تعویض بخش حسگر وجود دارد، اما باید توسط سازندگان یا مراکز تخصصی انجام شود.

مهم‌ترین عامل خرابی این ترموکوپل‌ها چیست؟

آلودگی فلزی، شوک حرارتی شدید و استفاده در محیط‌های نامناسب از مهم‌ترین عوامل خرابی هستند.

آیا ترموکوپل‌های فلز گرانبها برای صنایع پتروشیمی مناسب هستند؟

در فرآیندهای دمای بسیار بالا بله، اما در بسیاری از کاربردهای متداول پتروشیمی ترموکوپل‌های نوع K یا N اقتصادی‌تر هستند.

چرا رودیوم در ترموکوپل‌ها استفاده می‌شود؟

رودیوم باعث افزایش حساسیت ترموالکتریکی، بهبود پایداری و امکان اندازه‌گیری دماهای بالاتر می‌شود.

---

استانداردهای مرتبط

• استاندارد IEC 60584 - راهنمای جامع ترموکوپل‌ها بر اساس الزامات بین‌المللی
• استاندارد IEC 60751 - مرجع جهانی برای سنسورهای دمای مقاومتی (RTD)
• استاندارد IEC 61515 - الزامات مربوط به کابل‌ها و ترموکوپل‌های معدنی عایق‌شده با غلاف فلزی (MIMS)
