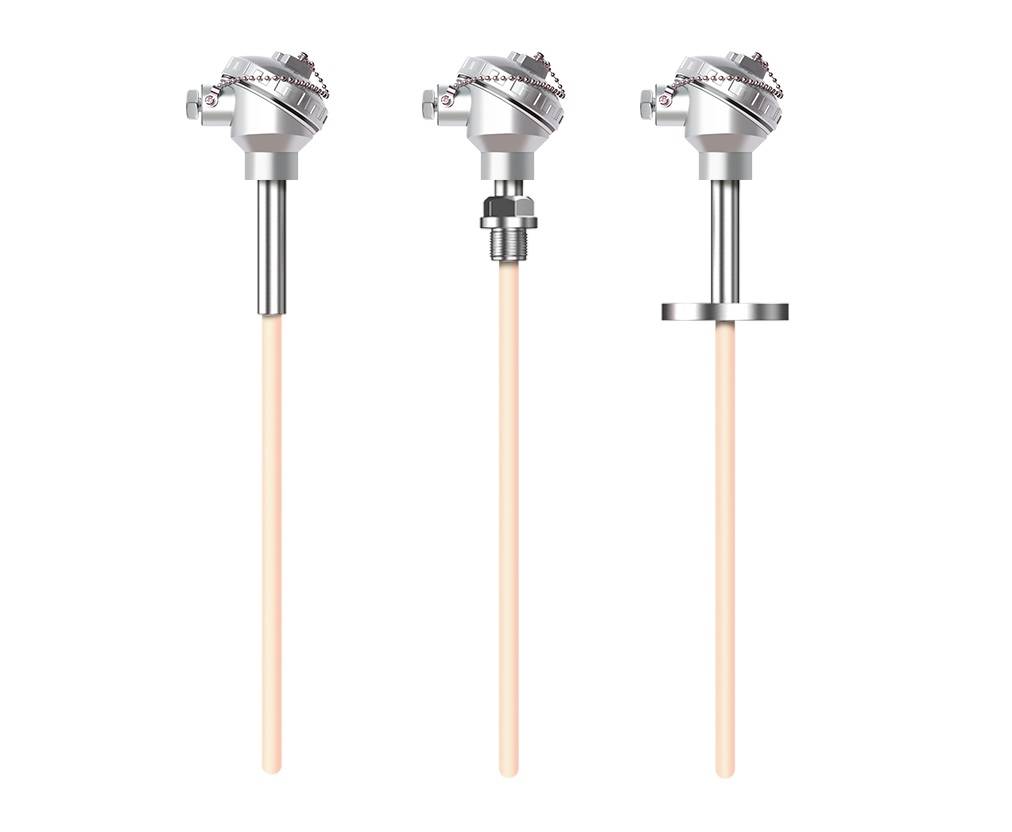

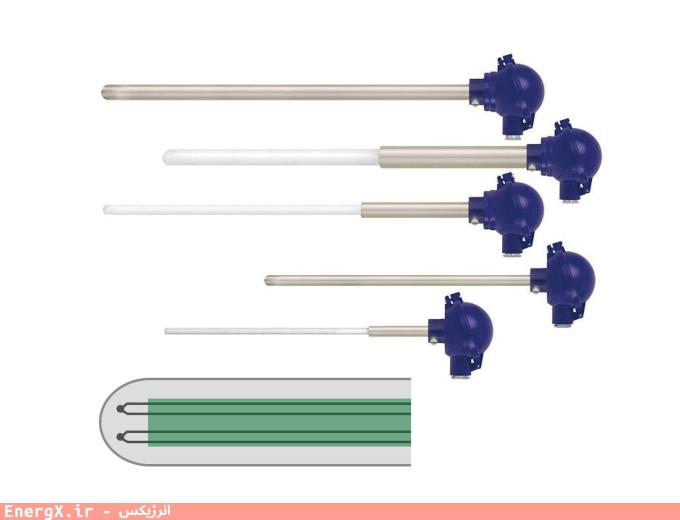

انرژیکس (EnergX)‌ - ترموکوپل دوبل یا دوپلکس (Duplex) نوعی سنسور اندازه‌گیری دما است که در آن دو ترموکوپل مستقل در داخل یک غلاف یا مجموعه مشترک قرار می‌گیرند. هر ترموکوپل دارای اتصال گرم (Hot Junction)، سیم‌های داخلی و خروجی مستقل است و می‌تواند به‌صورت جداگانه به یک دستگاه اندازه‌گیری، ترانسمیتر یا سیستم کنترل متصل شود.

هدف از طراحی ترموکوپل Duplex، افزایش قابلیت اطمینان، ایجاد افزونگی (Redundancy)، امکان اتصال هم‌زمان به دو سیستم مختلف و کاهش هزینه‌های نصب و نگهداری است.

در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها و تجهیزات دوار، ترموکوپل‌های دوبل یکی از رایج‌ترین گزینه‌ها برای اندازه‌گیری دما در نقاط حساس هستند.

---

ترموکوپل چگونه کار می‌کند؟

ترموکوپل بر پایه اثر سیبک (Seebeck Effect) عمل می‌کند. هنگامی که دو فلز غیرهم‌جنس در یک نقطه به هم متصل شوند و بین محل اتصال (Hot Junction) و انتهای دیگر سیم‌ها (Cold Junction) اختلاف دما وجود داشته باشد، ولتاژ بسیار کوچکی در حد میلی‌ولت تولید می‌شود.

این ولتاژ متناسب با دمای محل اتصال گرم است و توسط ترانسمیتر، کنترلر یا PLC به مقدار دما تبدیل می‌شود.

در ترموکوپل دوپلکس، این فرآیند به‌طور هم‌زمان توسط دو ترموکوپل مستقل انجام می‌شود.

---

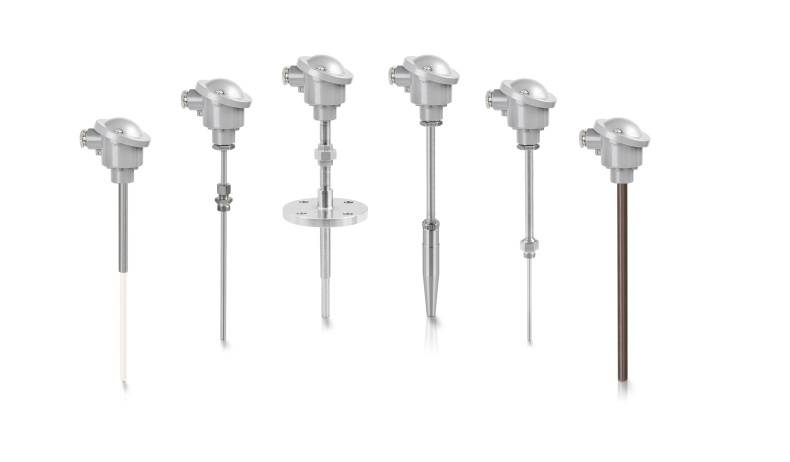

ساختمان ترموکوپل Duplex

یک ترموکوپل Duplex معمولاً از اجزای زیر تشکیل شده است:

• دو ترموکوپل مستقل
• عایق معدنی (MgO) در مدل‌های عایق معدنی (MI)
• غلاف فلزی محافظ
• سیم‌های خروجی مجزا برای هر ترموکوپل
• هد اتصال
• ترمینال یا ترانسمیتر دما
• در صورت نیاز، ترموول

هر دو ترموکوپل از نظر الکتریکی از یکدیگر ایزوله هستند و خرابی یکی تأثیری بر عملکرد دیگری ندارد.

بخوانید: چه زمانی باید از ترموکوپل مینرال (MI) استفاده کنیم؟

---

انواع ترموکوپل دوبل

بر اساس نوع ترموکوپل

رایج‌ترین انواع عبارت‌اند از:

• نوع K
• نوع J
• نوع T
• نوع E
• نوع N
• نوع R
• نوع S
• نوع B

در بسیاری از صنایع، ترموکوپل دوبل نوع K پرکاربردترین مدل است.

بر اساس نوع اتصال گرم

اتصال زمین

• پاسخ سریع‌تر
• انتقال حرارت بهتر
• حساس‌تر به نویز الکتریکی

اتصال ایزوله

• ایزولاسیون الکتریکی بهتر
• مقاومت بیشتر در برابر نویز
• کاربرد گسترده در صنایع فرآیندی

اتصال باز

• سریع‌ترین پاسخ
• مناسب محیط‌های آزمایشگاهی و گازهای تمیز
• مناسب محیط‌های صنعتی خشن نیست

بر اساس ساختار

عایق معدنی (MI)

• رایج‌ترین نوع صنعتی
• مقاومت مکانیکی بالا
• مقاومت در برابر لرزش
• مقاومت در برابر فشار
• پاسخ سریع
• امکان خم‌کاری

ترموکوپل سیمی

بیشتر در تجهیزات آزمایشگاهی استفاده می‌شود.

بخوانید: انواع ترموکوپل و متریال‌های ساخت آن‌ها

---

مزایای ترموکوپل دوبل

۱. افزونگی

• در صورت خرابی یک ترموکوپل، ترموکوپل دوم همچنان فعال خواهد بود.
• این موضوع در فرآیندهای حساس اهمیت بسیار زیادی دارد.

۲. اتصال هم‌زمان به دو سیستم

برای مثال:

• PLC
• DCS

یا

• سیستم کنترل
• سیستم ایمنی (SIS)

۳. کاهش هزینه نصب

به جای نصب دو سنسور، دو ترموول و دو اتصال فرآیندی، تنها یک مجموعه نصب می‌شود.

۴. کاهش فضای نصب

در بسیاری از تجهیزات صنعتی فضای کافی برای نصب دو سنسور وجود ندارد. ترموکوپل دوپلکس این مشکل را برطرف می‌کند.

۵. افزایش قابلیت اطمینان سیستم

• در صنایع حساس، توقف تولید می‌تواند هزینه‌های سنگینی ایجاد کند.
• وجود سنسور دوم احتمال توقف فرآیند را کاهش می‌دهد.

---

معایب ترموکوپل دوبل

• قیمت بیشتر نسبت به مدل ساده (Simplex)
• قطر غلاف بزرگ‌تر
• هد بزرگ‌تر
• سیم‌کشی پیچیده‌تر
• در صورت آسیب شدید غلاف، هر دو المان ممکن است تحت تأثیر قرار گیرند.

---

تفاوت ترموکوپل ساده و دوبل

تعداد المان

ساده: 1
دوبل: 2

خروجی

ساده: یک خروجی
دوبل: دو خروجی مستقل

افزونگی

ساده: ندارد
دوبل: دارد

اتصال هم‌زمان به دو سیستم

ساده: خیر
دوبل: بله

قیمت

ساده: کمتر
دوبل: بیشتر

قابلیت اطمینان

ساده: معمولی
دوبل: بالا

بخوانید: سنسور دمای چندنقطه‌ای (Multi-Point Temperature Sensor) چیست؟

---

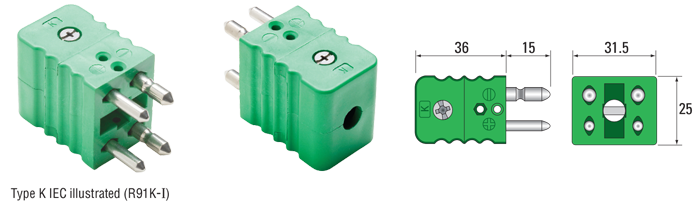

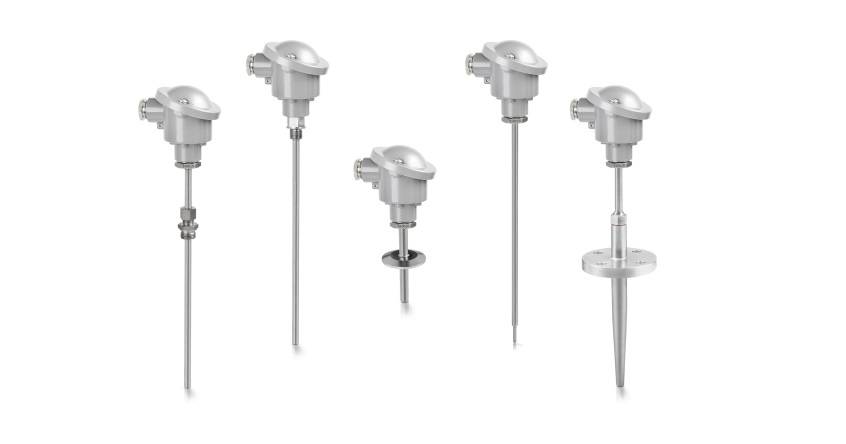

ترموکوپل دوبل یا سنسور دما RTD دوبل؟ کدام بهتر است؟

هر دو برای اندازه‌گیری دما استفاده می‌شوند، اما انتخاب آن‌ها به شرایط فرآیند بستگی دارد.

اصل اندازه‌گیری

ترموکوپل دوبل: ولتاژ ناشی از اثر سیبک

سنسور دما RTD دوبل: تغییر مقاومت الکتریکی

محدوده دمایی

ترموکوپل دوبل: بسیار گسترده (تا حدود ۱۸۰۰°C بسته به نوع)

سنسور دما RTD دوبل: معمولاً تا حدود ۶۰۰°C برای Pt100 استاندارد

دقت

ترموکوپل دوبل: کمتر

سنسور دما RTD دوبل: بیشتر

سرعت پاسخ

ترموکوپل دوبل: بیشتر

سنسور دما RTD دوبل: کمی کمتر

مقاومت در دماهای بالا

ترموکوپل دوبل: بسیار مناسب

سنسور دما RTD دوبل: محدودتر

کاربرد اصلی

ترموکوپل دوبل: کوره‌ها، توربین‌ها، اگزوز، فرآیندهای دمای بالا

سنسور دما RTD دوبل: فرآیندهای صنعتی با نیاز به دقت بالا

---

کاربردهای ترموکوپل دوبل

• صنایع نفت و گاز
• کوره‌های فرآیندی
• خطوط انتقال
• هیترها
• مشعل‌ها
• پتروشیمی
• راکتورها
• ریفرمرها
• کوره‌های کراکینگ
• نیروگاه
• توربین گاز
• بویلر
• دودکش
• سیستم احتراق
• صنایع فولاد
• کوره قوس
• کوره عملیات حرارتی
• کوره ذوب
• صنایع سیمان
• کوره دوار
• پیش‌گرم‌کن
• صنایع شیشه و سرامیک
• کوره‌های ذوب
• کوره‌های عملیات حرارتی
• هوافضا
• توربین‌های گازی
• سامانه‌های پایش دمای اگزوز (EGT)

---

استانداردهای مرتبط

مهم‌ترین استانداردهای مورد استفاده عبارت‌اند از:

• IEC 60584
• ASTM E230
• ASTM E608
• IEC 60529
• IEC 60079
• ATEX
• IECEx

---

نکات مهم هنگام انتخاب ترموکوپل دوبل

برای سفارش صحیح، موارد زیر باید مشخص شوند:

• نوع ترموکوپل (K، J، T، N، R، S، B و ...)
• بازه دمایی
• قطر غلاف
• طول غلاف
• نوع اتصال گرم (زمین، ایزوله، باز)
• جنس غلاف
• نوع هد یا کلاهک
• نوع کابل
• نوع اتصال فرآیندی (رزوه‌ای، فلنجی یا بدون اتصال)
• نیاز به ترانسمیتر
• کلاس حفاظتی IP
• الزامات ضدانفجار (در صورت نیاز)

---

نکات نصب

برای افزایش طول عمر و دقت اندازه‌گیری:

• از عمق غوطه‌وری مناسب استفاده کنید.
• در فرآیندهای تحت فشار از ترموول استفاده شود.
• شعاع خم مجاز در ترموکوپل‌های MI رعایت گردد.
• از کابل جبرانی (Compensation Cable) یا کابل اکستنشن متناسب با نوع ترموکوپل استفاده شود.
• کابل‌ها از منابع نویز الکتریکی و تجهیزات قدرت فاصله داشته باشند.
• در دماهای بسیار بالا، متریال غلاف متناسب با شرایط فرآیند انتخاب شود.

---

جمع‌بندی

ترموکوپل دوبل (Duplex) راهکاری مطمئن برای اندازه‌گیری دما در فرآیندهای صنعتی حساس است. وجود دو المان مستقل در یک مجموعه، امکان ایجاد افزونگی، اتصال هم‌زمان به دو سیستم و افزایش قابلیت اطمینان را فراهم می‌کند. این سنسورها به‌ویژه در صنایع نفت، گاز، پتروشیمی، نیروگاه، فولاد و هوافضا، که توقف فرآیند یا از دست رفتن اطلاعات دما می‌تواند هزینه‌های قابل‌توجهی به همراه داشته باشد، انتخابی ایده‌آل محسوب می‌شوند.

---

پرسش‌های متداول

ترموکوپل دوبل چیست؟

ترموکوپل دوبل (Duplex) سنسوری است که از دو ترموکوپل مستقل در یک غلاف مشترک تشکیل شده و دو خروجی کاملاً مجزا برای اندازه‌گیری دما ارائه می‌دهد.

تفاوت ترموکوپل دوبل (Duplex) و ساده (Simplex) چیست؟

در مدل ساده یا تکی تنها یک ترموکوپل وجود دارد، اما در مدل دوبل یا دوپلکس دو ترموکوپل مستقل تعبیه شده است که امکان افزونگی و اتصال به دو سیستم مختلف را فراهم می‌کند.

آیا هر دو ترموکوپل دمای یکسانی را اندازه‌گیری می‌کنند؟

بله. هر دو المان در یک نقطه یا در فاصله‌ای بسیار نزدیک قرار دارند و معمولاً دمای تقریباً یکسانی را اندازه‌گیری می‌کنند. اختلاف جزئی بین دو خروجی می‌تواند ناشی از تلرانس ساخت، کلاس دقت یا شرایط فرآیند باشد.

آیا خرابی یکی از ترموکوپل‌ها باعث از کار افتادن دیگری می‌شود؟

خیر. دو ترموکوپل از نظر الکتریکی مستقل هستند و خرابی یکی معمولاً تأثیری بر عملکرد دیگری ندارد.

آیا می‌توان هر دو خروجی را به دو PLC یا دو ترانسمیتر مجزا متصل کرد؟

بله. هر خروجی مستقل است و می‌تواند به یک PLC، DCS، ترانسمیتر یا دیتالاگر جداگانه متصل شود.

آیا ترموکوپل دوبل به ترموول نیاز دارد؟

در بسیاری از کاربردهای صنعتی، به‌ویژه در فرآیندهای تحت فشار، با سرعت جریان بالا یا محیط‌های خورنده، استفاده از ترموول توصیه یا الزامی است. ترموول علاوه بر محافظت از سنسور، امکان تعویض آن بدون توقف فرآیند را نیز فراهم می‌کند.

چه زمانی ترموکوپل دوبل بهتر از سنسور دما RTD دوبل است؟

اگر دمای فرآیند بسیار بالا باشد (برای مثال بالاتر از ۶۰۰ تا ۷۰۰ درجه سانتی‌گراد)، سرعت پاسخ اهمیت زیادی داشته باشد یا محیط دارای لرزش و شرایط سخت صنعتی باشد، ترموکوپل دوبل معمولاً انتخاب مناسب‌تری نسبت به سنسور دما RTD دوبل است.

آیا می‌توان روی ترموکوپل دوبل ترانسمیتر نصب کرد؟

بله. در صورت استفاده مستقل از هر دو المان، معمولاً از دو ترانسمیتر مجزا یا یک ترانسمیتر دوکاناله استفاده می‌شود.

هنگام سفارش ترموکوپل دوبل چه اطلاعاتی باید ارائه شود؟

نوع ترموکوپل، بازه دمایی، نوع اتصال گرم، قطر و طول غلاف، جنس غلاف، نوع اتصال فرآیندی، نوع هد، نوع کابل، نیاز به ترانسمیتر، الزامات ضدانفجار و شرایط محیطی از مهم‌ترین اطلاعات موردنیاز برای طراحی و ساخت یک ترموکوپل Duplex هستند.
