جدول دمایی Pt1000 چیست؟

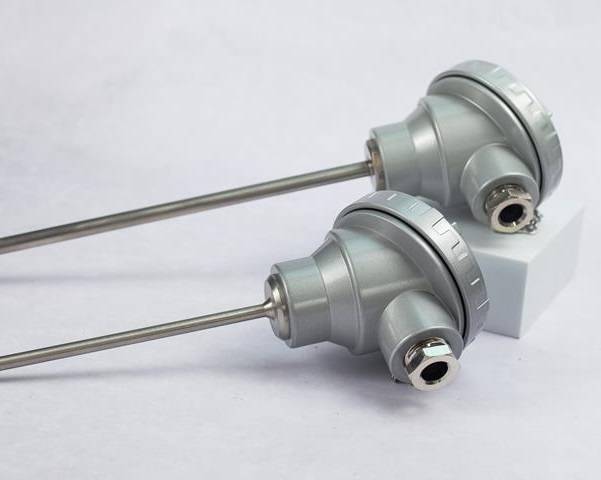

سنسورهای Pt1000 نوعی از حسگرهای دمایی مقاومتی (RTD) هستند که از پلاتین ساخته شده‌اند و مقاومت آن‌ها در دمای 0 درجه سلسیوس معادل 1000 اهم است. این سنسورها به دلیل دقت بالا، پایداری طولانی‌مدت و پاسخ خطی نسبت به تغییرات دما، در صنایع مختلف از جمله خودروسازی، تهویه مطبوع، پزشکی و اتوماسیون صنعتی کاربرد گسترده‌ای دارند.

سنسورهای Pt1000 به دلیل مقاومت پایه بالاتر، حساسیت بیشتر نسبت به نویز و افت ولتاژ کمتر در کابل‌های بلند، در بسیاری از کاربردهای صنعتی، ساختمانی، HVAC و سیستم‌های اتوماسیون مورد استفاده قرار می‌گیرند.

این جدول که بر اساس استاندارد IEC 60751 تدوین شده، مقدار مقاومت الکتریکی سنسور را در دماهای مختلف مشخص می‌کند و مرجع اصلی برای تبدیل مقاومت به دما و بالعکس به شمار می‌رود.

---

چگونه از جدول مقاومت Pt1000 استفاده کنیم؟

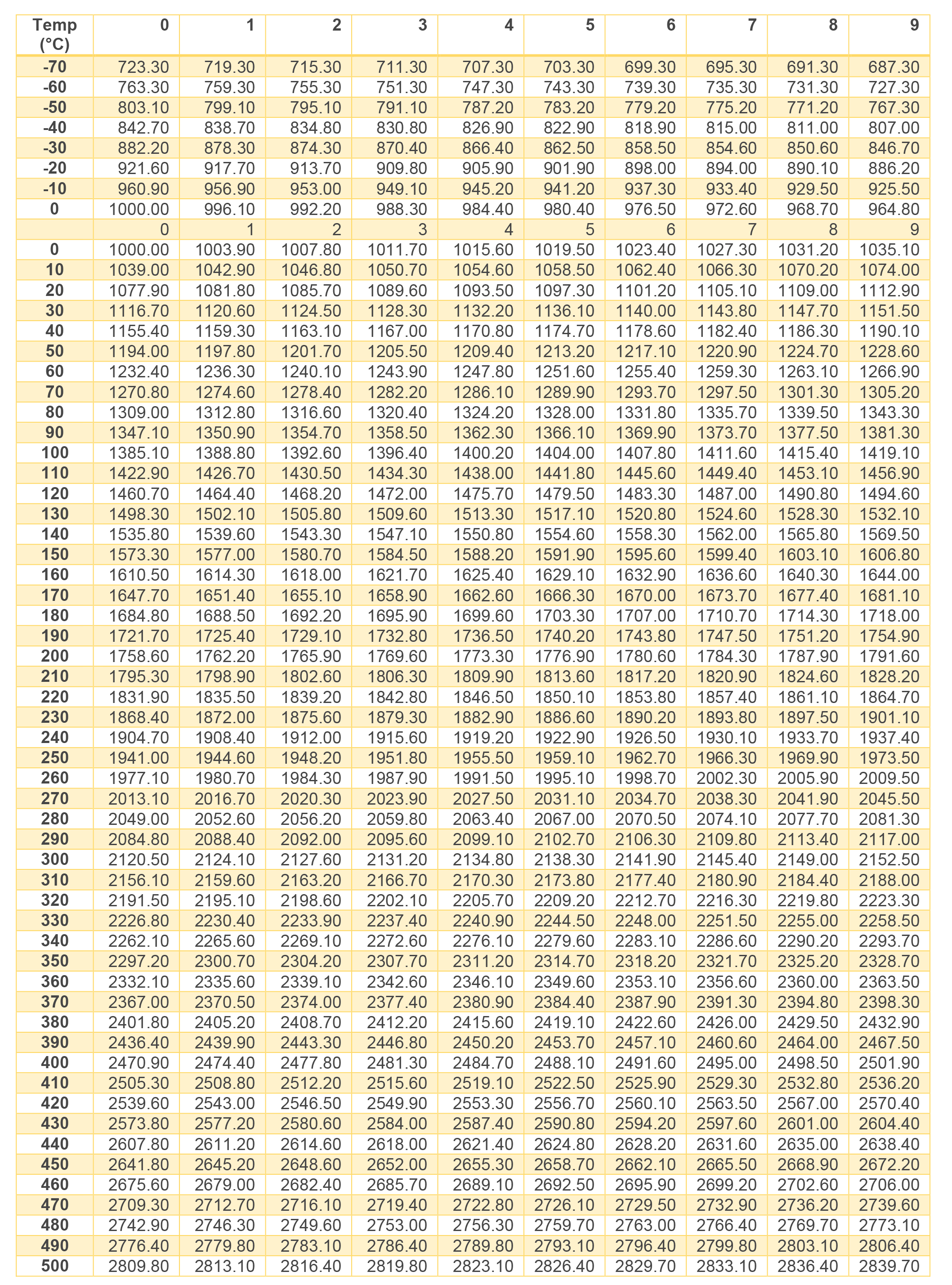

برای تعیین مقاومت در دمای خاص، از جدول مرجع Pt1000 استفاده می‌شود. در این جدول، دماهای مضرب ده در ستون سمت چپ و ارقام یک تا نه در سطرهای افقی قرار دارند. با ترکیب این دو مقدار، می‌توان مقاومت متناظر با هر دما را یافت.

به عنوان مثال، مقاومت سنسور Pt1000 در دمای ۱۲۶ سلسیوس برابر با ۱۴۸۳.۳۰ اهم است.

بخوانید: بررسی تفاوت Pt100 با Pt1000؛ کدام برای شما بهتر است؟

---

کاربردهای این جدول چیست؟

استفاده از این جدول در طراحی و کالیبراسیون سیستم‌های اندازه‌گیری دما بسیار حیاتی است، به‌ویژه در کاربردهایی که نیاز به دقت بالا و پاسخ سریع دارند.

---

چرا جدول مقاومت Pt1000 اهمیت دارد؟

جدول مرجع Pt1000 در بسیاری از فعالیت‌های صنعتی و آزمایشگاهی کاربرد دارد، از جمله:

• کالیبراسیون سنسورهای Pt1000
• بررسی صحت عملکرد RTD
• تنظیم و پیکربندی ترانسمیترهای دما
• عیب‌یابی سنسور و سیم‌کشی
• تست ورودی PLC، DCS و کنترلرهای دما
• شبیه‌سازی سیگنال توسط کالیبراتورهای دما
• تأیید عملکرد سیستم‌های مدیریت ساختمان (BMS) و تهویه مطبوع (HVAC)

---

چگونه از جدول Pt1000 استفاده کنیم؟

فرض کنید مقاومت اندازه‌گیری‌شده یک سنسور ۱۳۸۵ اهم باشد. با مراجعه به جدول استاندارد مشخص می‌شود که این مقدار تقریباً معادل ۱۰۰ سلسیوس است.

همچنین اگر در زمان کالیبراسیون، کالیبراتور روی ۱۷۵۸.۶۰ هم تنظیم شود، تجهیز اندازه‌گیری باید دمای ۲۰۰ سلسیوس را نمایش دهد.

---

مزیت Pt1000 نسبت به Pt100 در استفاده از جدول مقاومت

هر دو سنسور از استاندارد یکسانی پیروی می‌کنند، اما Pt1000 به دلیل مقاومت پایه بالاتر، مزایای قابل توجهی دارد:

• حساسیت بیشتر نسبت به تغییرات مقاومت
• تأثیر کمتر مقاومت کابل بر نتیجه اندازه‌گیری
• مناسب‌تر برای کابل‌های بلند
• کاهش خطا در سیستم‌های دو سیمه
• مقاومت بیشتر در برابر نویز الکتریکی
• دقت بالاتر در کاربردهای ساختمانی و اتوماسیون

---

آیا همه سنسورهای Pt1000 جدول یکسانی دارند؟

اگر سنسور مطابق استاندارد IEC 60751 و با ضریب دمایی α = 0.00385 ساخته شده باشد، جدول مقاومت آن با سایر سنسورهای استاندارد Pt1000 یکسان است.

برخی سنسورهای خاص یا قدیمی ممکن است از ضریب دمایی متفاوت (مانند 0.003926) استفاده کنند که در این صورت جدول مقاومت نیز متفاوت خواهد بود و باید با تجهیزات سازگار استفاده شوند.

بخوانید: مفهوم 385 در سنسور دما Pt100 چیست؟

---

مقاومت کابل چه تأثیری بر جدول Pt1000 دارد؟

جدول مقاومت فقط مربوط به عنصر پلاتینیومی سنسور است و مقاومت کابل در آن لحاظ نشده است.

اگرچه مقاومت سیم در سیستم‌های دو سیمه باعث افزایش مقاومت اندازه‌گیری‌شده می‌شود، اما این خطا در Pt1000 نسبت به Pt100 بسیار کمتر است؛ زیرا مقاومت پایه سنسور ده برابر بیشتر است.

برای کاربردهای دقیق همچنان استفاده از اتصال سه‌سیمه و اتصال چهارسیمه پیشنهاد می‌شود.

---

پرسش‌های متداول

مقاومت Pt1000 در دمای صفر درجه چقدر است؟

مقاومت سنسور Pt1000 در دمای ۰ درجه سانتی‌گراد دقیقاً ۱۰۰۰ اهم است.

مقاومت Pt1000 در ۱۰۰ درجه سلسیوس چقدر است؟

بر اساس استاندارد IEC 60751، مقاومت آن ۱۳۸۵.۰۵ اهم است.

آیا جدول مقاومت Pt1000 برای همه برندها یکسان است؟

بله، اگر سنسور مطابق استاندارد IEC 60751 و با ضریب α = 0.00385 تولید شده باشد، جدول مقاومت آن مستقل از برند خواهد بود.

آیا می‌توان با اندازه‌گیری مقاومت، دمای Pt1000 را محاسبه کرد؟

بله. با استفاده از جدول مرجع یا معادله Callendar–Van Dusen می‌توان مقاومت اندازه‌گیری‌شده را به دمای متناظر تبدیل کرد.

آیا مقاومت کابل در جدول Pt1000 لحاظ شده است؟

خیر. جدول فقط مقاومت عنصر پلاتینیومی را نشان می‌دهد و مقاومت سیم‌های رابط باید جداگانه در نظر گرفته شود.

آیا Pt1000 نسبت به Pt100 دقت بیشتری دارد؟

دقت ذاتی این دو سنسور به کلاس دقت (مانند کلاس A یا کلاس B) بستگی دارد و نه به مقدار مقاومت پایه. با این حال، Pt1000 به دلیل تأثیر کمتر مقاومت کابل و نویز، در بسیاری از کاربردهای عملی می‌تواند خطای کلی سیستم را کاهش دهد.

چرا از Pt1000 در سیستم‌های مدیریت ساختمان (BMS) و تهویه مطبوع (HVAC) بیشتر استفاده می‌شود؟

زیرا مقاومت بالاتر Pt1000 باعث کاهش اثر مقاومت کابل، افزایش پایداری سیگنال و بهبود عملکرد در مسیرهای سیم‌کشی طولانی می‌شود؛ ویژگی‌هایی که در سیستم‌های مدیریت ساختمان و تهویه مطبوع اهمیت زیادی دارند.
