ترموکوپل نوع S چیست؟

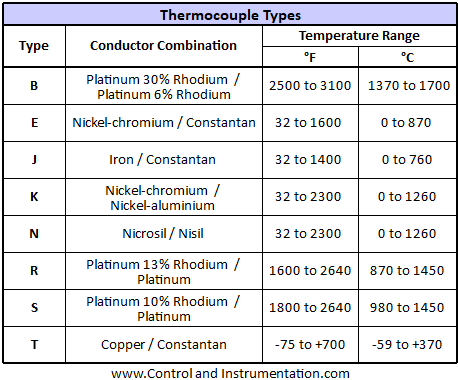

ترموکوپل نوع اس (S) از پرکاربردترین انواع ترموکوپلهای دما بالا بوده و در دسته ترموکوپلهای پلاتین رادیوم (Pt-Pt10%Rh) قرار میگیرد.
معرفی ترموکوپل پلاتین رادیوم نوع S
انرژیکس (Energx) - ترموکوپل نوع اس (S) از پرکاربردترین انواع ترموکوپلهای دما بالا بوده و در دسته ترموکوپلهای پلاتین رادیوم قرار میگیرد (سیم مغزی از جنس پلاتین رادیوم 10 درصد یا Pt-Pt10%Rh). این سنسور دما برای اندازهگیری دما تا ۱۵۰۰ درجه سانتیگراد مناسب بوده و به دلیل دقت بالا و مقاومت در برابر خوردگی، در صنایع حساس و محیطهای با حرارت زیاد مورد استفاده قرار میگیرد.
کاربرد ترموکوپل نوع S در صنایع
ترموکوپل نوع S در صنایع مختلفی که نیاز به کنترل دقیق دما دارند استفاده میشود، از جمله:
- صنعت سرامیک: پخت چینی بهداشتی، چینی مظروف، سرامیکهای صنعتی، کاشی و آجر نسوز.
- صنعت فولاد: کورههای پیشگرم نورد، کورههای ذوب و عملیات حرارتی.
- کورههای آزمایشگاهی و صنعتی که به دقت بالا در دمای بسیار زیاد نیاز دارند.

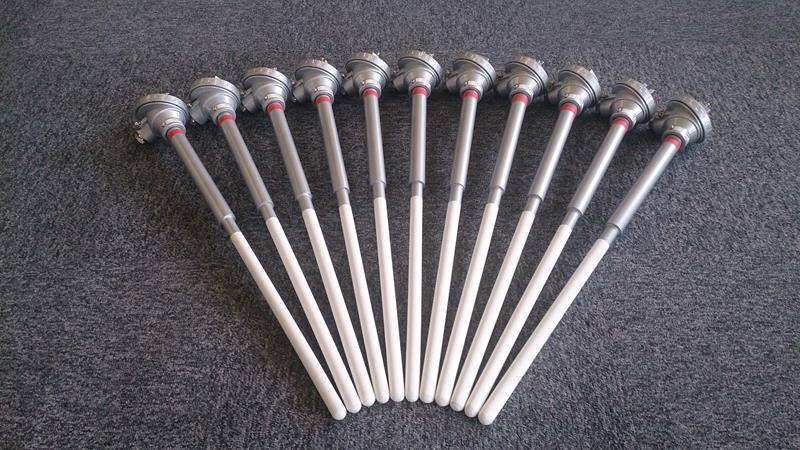

.jpeg)
جنس غلاف محافظ ترموکوپل S
غلاف سرامیکی ترموکوپل S نقش مهمی در عملکرد و طول عمر آن دارد. این غلافها معمولاً از آلومینا با خلوصهای بالا ساخته میشوند:
- آلومینای با خلوص ۹۵٪ (Al2O3) برای کاربردهای متداول تا دمای ۱۵۵۰ درجه سانتیگراد
- آلومینای ۹۹.۷٪ یا آلسنیت (C799) برای دماهای بسیار بالا تا ۱۸۰۰ درجه سانتیگراد
نکته: استفاده از غلافهای بیکیفیت یا غیراصل (بهویژه چینی با برندهای متفرقه) باعث ترکخوردگی، شکست زودهنگام و آسیب به سیم مغزی ترموکوپل میشود.
مقاله مرتبط: سرامیک ترموکوپل چیست؟
نکات کلیدی در انتخاب ترموکوپل نوع S
برای تضمین دقت و طول عمر ترموکوپل نوع S، رعایت موارد زیر ضروری است:
استفاده از سیم پلاتین-رادیوم اصل و با ضخامت استاندارد
ضخامت متداول سیم ترموکوپل S معمولاً 0.30، 0.35 و 0.50 میلیمتر است. هر چه ضخامت بیشتر باشد، عمر مفید ترموکوپل نیز بالاتر و متناسب با آن قیمت نیز گرانتر خواهد بود.
سیم یکتکه و جوشکاری استاندارد
اتصال تکههای سیم یا جوشکاری غیراصولی باعث ایجاد خطا و کاهش دقت در اندازهگیری دما خواهد شد.
پرهیز از سیمهای بازیافتی یا ضایعاتی
برخی فروشندگان نامعتبر از سیمهای بازیافتی یا کشیدهشده استفاده میکنند که باعث کاهش کارایی و دقت سنسور میشود.
استفاده از ایزولاتور با خلوص همسان با غلاف
در صورتی که ایزولاتور داخلی از کیفیت پایینتری برخوردار باشد، احتمال شکست و خرابی سریعتر افزایش مییابد.
مزایا و معایب ترموکوپل نوع S
مزایا
- دقت بالا در اندازهگیری دمای بالا
- مقاومت در برابر اکسیداسیون (بر خلاف ترموکوپل نوع K)
- طول عمر بالا در شرایط نرمال (حداقل ۵ سال)
- مناسب برای کاربردهای حساس و حیاتی
معایب
- قیمت بالا به دلیل استفاده از فلزات گرانبها (پلاتین و رودیوم)
- حساسیت بالا به ضربه یا کشش در صورت شکستن غلاف
- کاهش دقت در صورت جوشکاری مجدد یا پارگی سیم

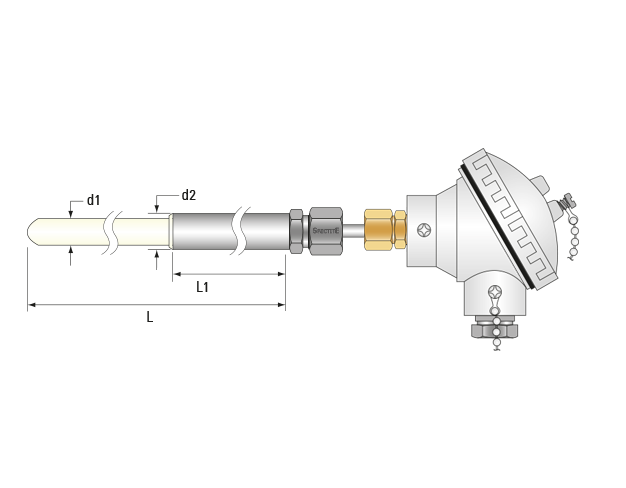

ابعاد و مشخصات فنی غلافهای محافظ ترموکوپل S
- قطر خاجری غلافهای محافظ: ۱۰، ۱۲، ۱۵، ۲۲ میلیمتر
- طول استاندارد غلافهای سرامیکی: ۵۳، ۷۴، ۱۰۳، ۱۴۶ سانتیمتر
- طول استاندارد غلاف های سرامیکی عبارتند از 53، 74، 103، 146 سانتی متر که توسط یک ساپورت ( لوله فلزی ) از جنس استنلس استیل که با چسب نسوز به غلاف متصل می گردد به انتهای کلاهک ترموکوپل بصورت رزوه بسته خواهد شد .
- طول غلاف بر اساس سفارش مشتریان ساخته میشود.
چرا ترموکوپل S انتخاب مناسبی برای دمای بالا است؟
- عملکرد پایدار در محیطهای صنعتی سخت
- عدم اکسید شدن سیم مغزی در طول زمان
- قابلیت استفاده در کورههای طولانیمدت و شرایط حرارتی شدید
گارانتی و خدمات پس از فروش
انرژیکس بهعنوان تولیدکننده و فروشنده ترموکوپل نوع S، محصولات خود را به همراه خدمات زیر عرضه میکند:
- ۱۸ ماه گارانتی تعویض (کارت سلامت کالا)
- ۱۰ سال خدمات پس از فروش
- پیشنهاد دریافت گواهی کالیبراسیون معتبر برای اطمینان از دقت سنسور پیش از نصب و استفاده
برای سفارش انواع سنسور دما، استعلام خود را ثبت کنید.
-
