استاندارد IEC 60751 - مرجع جهانی برای سنسورهای دمای مقاومتی (RTD)
استاندارد IEC 60751 پایهایترین مرجع برای طراحی و استفاده از سنسورهای RTD است. این استاندارد با ارائه ساختار دقیق دما-مقاومت، کلاسهای دقت و الزامات ساخت، ابزار لازم را برای طراحی سیستمهای دقیق کنترل دما فراهم میسازد.
مقدمه
انرژیکس (EnergX) - در حوزه اندازهگیری دقیق دما، استاندارد IEC 60751 بهعنوان مرجع اصلی جهانی برای طراحی، تولید، تست و کاربرد آشکارسازهای مقاومتی دما (Resistance Temperature Detectors - RTDs) شناخته میشود. این استاندارد توسط کمیته بینالمللی الکتروتکنیک (IEC) تدوین شده و تمرکز اصلی آن بر سنسورهای پلاتینی (Pt100 و Pt1000) است که بیشترین کاربرد را در صنایع دارند.
ساختار استاندارد IEC 60751
استاندارد IEC 60751 شامل دستورالعملهای زیر است:
- مشخصات فنی RTD: مقاومت پایه، منحنی دما-مقاومت، جنس مواد
- کلاسهای دقت (Tolerance Classes)
- نحوه جبرانسازی خطا
- ساختار فیزیکی و آزمونهای الزامی
اصول عملکرد RTD
سنسورهای RTD بر اساس خاصیت مقاومت فلزات عمل میکنند:
با افزایش دما، مقاومت الکتریکی فلز (بهویژه پلاتین) افزایش مییابد. این رابطه در پلاتین بسیار پایدار و خطی است، و به همین دلیل Pt100 بهعنوان مرجع صنعتی جهانی پذیرفته شده است.
رابطه پایه بهصورت زیر تعریف میشود:
- R(T): مقاومت در دمای T (سلسیوس)
- R0: مقاومت در 0°C (برای Pt100 برابر با 100 اهم
- A,B,C: ضرایب تعریفشده در استاندارد

انواع RTD بر اساس IEC 60751
نوع سنسور | مقاومت پایه در 0°C | متریال | کاربرد |
---|---|---|---|
Pt100 | 100 Ω | پلاتین | رایجترین نوع صنعتی |
Pt500 | 500 Ω | پلاتین | حساسیت بیشتر، نویز کمتر |
Pt1000 | 1000 Ω | پلاتین | مناسب برای کابلهای بلند یا محیطهای نویزی |
کلاسهای دقت (Tolerance Classes)
IEC 60751 چهار کلاس دقت برای RTD تعریف میکند:
کلاس دقت | تلورانس در 0°C | فرمول کلی تلورانس |
---|---|---|
Class AA | ±0.1 °C | ±(0.1 + 0.0017 × |
Class A | ±0.15 °C | ±(0.15 + 0.002 × |
Class B | ±0.3 °C | ±(0.3 + 0.005 × |
Class C | ±0.6 °C | ±(0.6 + 0.01 × |
t برحسب درجه سلسیوس است. مقدار بزرگتر بین عدد ثابت و تابع درصدی ملاک است.

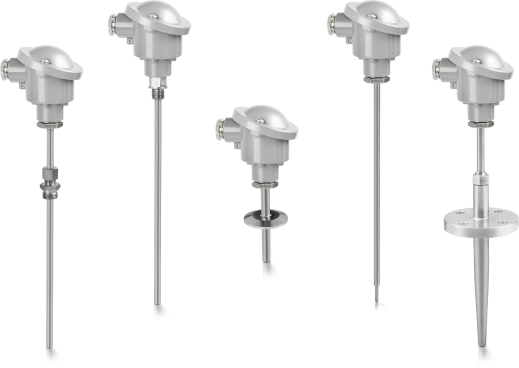

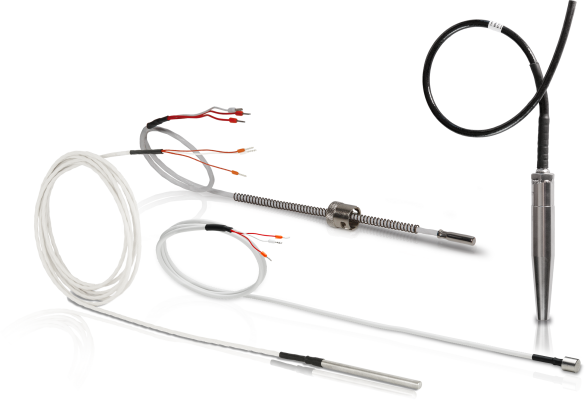

ساختار فیزیکی RTD
استاندارد IEC 60751 همچنین به ساختارهای مختلف RTD اشاره دارد:
- سنسور سیمپیچ آزاد (Wire-Wound): دقت بالا، مناسب دماهای پایین و آزمایشگاهی
- سنسور فیلم نازک (Thin-Film): رایجترین نوع صنعتی، مناسب کاربردهای عمومی
- سنسور سرامیکی یا شیشهای: مقاوم در برابر رطوبت و مواد خورنده
نکات طراحی مطابق IEC 60751
- جنس و خلوص پلاتین باید مطابق با استاندارد باشد (حداقل 99.99٪).
- پایداری بلندمدت یکی از الزامات است؛ تغییر مقاومت باید حداقلی باشد.
- نحوه اتصال سیم (2/3/4 سیمه) در دقت نهایی بسیار مهم است:
- اتصال 2 سیمه: ساده ولی با خطای بیشتر
- اتصال 3 سیمه: رایج در صنعت، جبران مقاومت سیم
- اتصال 4 سیمه: دقیقترین روش، برای کاربردهای کالیبراسیون و پزشکی
کاربردهای RTD بر اساس IEC 60751
صنعت | کاربرد نمونه |
---|---|
نیروگاه | پایش دمای سیال در بویلر و لولهها |
صنایع غذایی | کنترل دمای پاستوریزهسازی |
داروسازی | مانیتورینگ دمای اتاقهای تمیز (Clean Room) |
هوافضا | اندازهگیری دمای تجهیزات پروازی |
خودروسازی | سیستمهای تهویه و مدیریت موتور |
پزشکی | دماسنجهای دقیق در ICU و آزمایشگاهها |
مقایسه RTD با ترموکوپل (مطابق استاندارد)
ویژگی | RTD (IEC 60751) | ترموکوپل (IEC 60584) |
---|---|---|
دقت | بسیار بالا | متوسط تا بالا |
محدوده دما | −200 تا +850°C | −200 تا +1800°C |
پاسخزمان | کندتر | سریعتر |
قیمت | بالاتر | پایینتر |
عمر مفید | بیشتر در محیط تمیز | بیشتر در محیط صنعتی خشن |
نتیجهگیری
استاندارد IEC 60751 پایهایترین مرجع برای طراحی و استفاده از سنسورهای دمای RTD است. این استاندارد با ارائه ساختار دقیق دما-مقاومت، کلاسهای دقت و الزامات ساخت، ابزار لازم را برای طراحی سیستمهای دقیق کنترل دما فراهم میسازد.
برای تولیدکنندگان و مهندسان ابزار دقیق، درک کامل این استاندارد به معنای توانایی تولید و انتخاب سنسورهایی با پایداری، دقت و کیفیت بالا است.
