مقدمه

انرژیکس (EnergX) - استاندارد IEC 60584 یکی از معتبرترین استانداردهای جهانی برای تعریف ویژگی‌ها، کلاس‌بندی، دقت و نحوه استفاده از ترموکوپل‌ها (Thermocouples) در اندازه‌گیری دما است. این استاندارد توسط کمیته بین‌المللی الکتروتکنیک (IEC) تدوین شده و مرجع فنی در صنایع مختلف از جمله نفت و گاز، نیروگاه، خودروسازی، پزشکی و ابزاردقیق به شمار می‌رود.

ساختار استاندارد IEC 60584

استاندارد IEC 60584 در چندین بخش منتشر شده است. مهم‌ترین آن‌ها:

• IEC 60584-1: تعریف انواع ترموکوپل‌ها، ولتاژ ترموالکتریک و تلورانس‌ها
• IEC 60584-2: جداول ولتاژ ترموالکتریک برای فلزات مختلف در برابر Pt100 یا Cu
• IEC 60584-3: دستورالعمل‌های مربوط به انطباق ترموکوپل‌ها با کاربردهای خاص (مثلاً در تجهیزات حفاظتی)

اصول کار ترموکوپل‌ها

ترموکوپل بر اساس اثر سیبک (Seebeck Effect) کار می‌کند: زمانی که دو فلز غیرهمجنس به یکدیگر متصل شوند و بین محل اتصال آن‌ها اختلاف دمایی وجود داشته باشد، یک ولتاژ (EMF) در مدار القا می‌شود که متناسب با اختلاف دما است. این ولتاژ، مبنای اندازه‌گیری دما است.

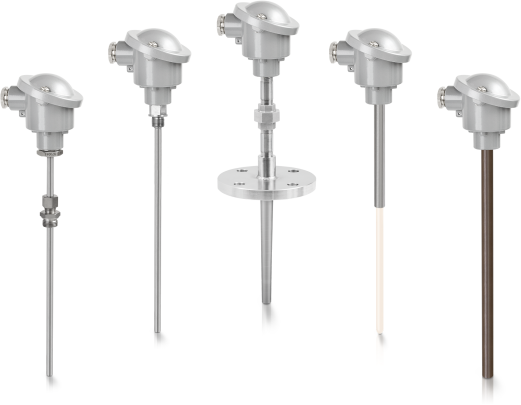

طبقه‌بندی ترموکوپل‌ها در IEC 60584

استاندارد IEC 60584 چندین نوع ترموکوپل رایج را تعریف کرده که معمولاً با حروف لاتین مشخص می‌شوند. برخی از مهم‌ترین آن‌ها عبارتند از:

نوع ترموکوپل	ترکیب فلزی	بازه دمایی تقریبی (°C)	ویژگی‌ها
Type K	NiCr-Ni	−200 تا +1260	رایج‌ترین، مقاوم به اکسیداسیون
Type J	Fe–CuNi	−40 تا +750	مناسب برای صنایع سنتی
Type T	Cu–CuNi	−200 تا +400	مناسب برای دماهای پایین
Type N	NiCrSi–NiSi	−200 تا +1300	پایدارتر از K
Type R/S	PtRh–Pt	0 تا +1600	بسیار دقیق، مناسب کاربردهای صنعتی دقیق
Type B	PtRh–PtRh	+600 تا +1800	پایدارترین در دماهای بسیار بالا

کلاس‌های دقت و تلورانس (Tolerance Class)

IEC 60584 دقت ترموکوپل‌ها را به دو یا سه کلاس تقسیم می‌کند:

کلاس دقت	دمای کاری (برای Type K)	تلورانس مجاز
Class 1	−40 تا +1000 °C	±1.5 °C یا ±0.4%
Class 2	−40 تا +1200 °C	±2.5 °C یا ±0.75%
Class 3	−200 تا +40 °C	±1 °C یا ±1.5%

تلورانس بر اساس مقدار بزرگ‌تر بین عدد ثابت و درصد دما بیان می‌شود.

نکات کلیدی در استفاده از استاندارد IEC 60584

جبران نقطه مرجع (Cold Junction Compensation)

ولتاژ ترموالکتریک تنها زمانی دقیق است که دمای مرجع (معمولاً نقطه اتصال سرد یا جبران‌شده) به‌درستی کنترل یا اندازه‌گیری شود.

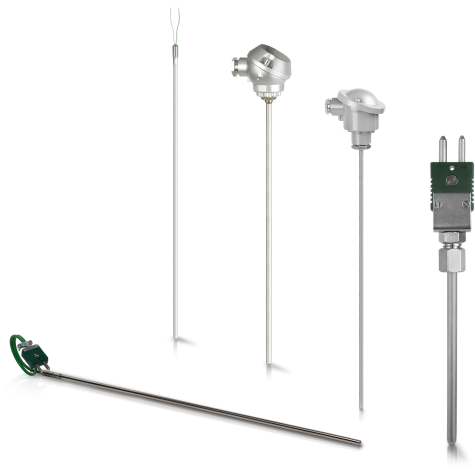

طول عمر و اکسیداسیون

فلزات ترموکوپل به مرور زمان ممکن است دچار تغییر ترکیب یا اکسید شوند؛ به همین دلیل استفاده از غلاف‌های محافظ (ترموول) یا سیم‌های عایق‌دار توصیه می‌شود.

انتخاب نوع مناسب

انتخاب نوع ترموکوپل باید بر اساس دمای کاری، محیط شیمیایی، دقت موردنیاز و طول کابل صورت گیرد. استاندارد جدول مقایسه‌ای خوبی ارائه می‌دهد.

ولتاژ ترموالکتریک

IEC 60584-1 جداول دقیقی از ولتاژ خروجی ترموکوپل‌ها بر حسب دما ارائه می‌دهد. برای مثال، در Type K، در دمای 1000°C ولتاژی حدود 41.3 mV تولید می‌شود.

بخوانید: ترموکوپل پلاتین رادیوم (Platinum Rhodium Thermocouple) چیست؟

مقایسه با استانداردهای دیگر

استاندارد	حوزه	تفاوت‌ها
ANSI MC96.1	آمریکا	حدود تلورانس کمی متفاوت است
ASTM E230	آمریکا	شامل اطلاعات مشابه ولی با رویکرد صنعتی
JIS C1602	ژاپن	استفاده محدودتر در سطح جهانی
DIN 43710	آلمان (قدیمی)	استانداردی قدیمی، کمتر مورد استفاده

کاربردهای صنعتی ترموکوپل بر اساس IEC 60584

• نیروگاه‌ها: مانیتورینگ دمای توربین، بویلر و گازهای خروجی
• صنایع فولاد و ریخته‌گری: اندازه‌گیری دمای مذاب
• صنایع غذایی و دارویی: کنترل دمای فرآیندهای حرارتی
• خودروسازی: مانیتورینگ دمای موتور و سیستم اگزوز
• تجهیزات آزمایشگاهی و کالیبراسیون: به‌ویژه با ترموکوپل‌های کلاس 1 یا R/S

نتیجه‌گیری

استاندارد IEC 60584 یک مرجع حیاتی برای طراحی، ساخت، تست و انتخاب ترموکوپل در کاربردهای صنعتی و آزمایشگاهی است. تسلط بر این استاندارد برای مهندسان ابزار دقیق، تکنسین‌های کنترل دما و تولیدکنندگان سنسور، یک مزیت رقابتی مهم محسوب می‌شود.

برای کسب بهترین عملکرد، لازم است:

• ترموکوپل مناسب با دقت کافی انتخاب شود.
• نقطه سرد به‌درستی جبران گردد.
• کابل، غلاف، و شرایط کاری به‌درستی تطبیق داده شوند.
