لوله پیتو-استاتیک چیست و چه کاربردی دارد؟
لوله پیتو-استاتیک (Pitot-Static Tube) یک ابزار اندازهگیری جریان و دبی سیال استکه در صنایع و کاربردهای مختلف برای اندازهگیری سرعت سیال، سرعت جریان و فشارهای استاتیکی و دینامیکی استفاده میشود.
انرژایکس (EnergX) - کاوشگر یا پروب پیتو-استاتیک که به عنوان لوله پیتو (Pitot Tube) یا لوله پیتو-استاتیک (Pitot-Static Tube) نیز شناخته میشود، یک ابزار اندازهگیری جریان سیال است که در صنایع و کاربردهای مختلف برای اندازهگیری سرعت سیال، سرعت جریان و فشارهای استاتیکی و دینامیکی استفاده میشود.
این ابزارها معمولاً در فرآیندهای هوافضا، خودرو و صنعتی استفاده میشوند که اندازهگیری دقیق جریان بسیار مهم است.
کاربردهای لوله پیتو-استاتیک

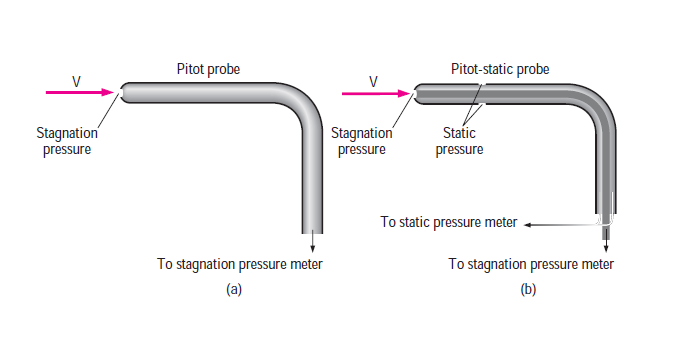

اندازهگیری سرعت هوا: در هوانوردی، از پروبهای پیتو-استاتیک برای تعیین سرعت هوای هواپیما با اندازهگیری اختلاف فشار کل (اندازهگیری شده توسط نوک لوله پیتو) و فشار استاتیک (اندازهگیری شده توسط سوراخهای استاتیک) استفاده میشود.
در این رابطه بخوانید: صفحه اوریفیس چیست و چه کاربردهایی دارد؟
اندازهگیری سرعت جریان سیال: لولههای پیتو-استاتیک میتوانند سرعت جریان موضعی در سیالات را اندازهگیری کنند و بینشهای ارزشمندی را در مورد ویژگیهای میدان جریان ارائه دهند
محاسبه نرخ دبی سیال: با ترکیب اندازهگیریهای سرعت جریان با سطح مقطع مجرا یا پایپ، میتوان دبی حجمی را محاسبه کرد.
اندازه گیری فشار: این پروبها میتوانند هم فشار استاتیک (فشار اعمال شده توسط سیال در حالت سکون) و هم فشار دینامیکی (فشار حاصل از حرکت سیال) را اندازهگیری کنند که برای کاربردهای مختلف کنترل فرآیند و بهینهسازی ضروری هستند.
انواع لولههای پیتو-استاتیک

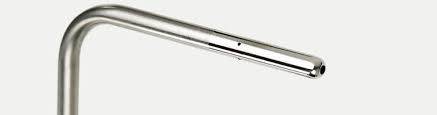

لوله پیتو-استاتیک استاندارد: این نوع شامل یک لوله منفرد با یک سوراخ در نوک برای اندازهگیری فشار کل (لوله پیتو) و چندین سوراخ یا شکاف در پیرامون برای اندازه گیری فشار استاتیک (درگاههای استاتیک) است.
لوله پیتو-استاتیک نوع S: پروب نوع S دارای طراحی خمیدهای برای کاهش اختلال جریان و افزایش دقت اندازهگیری، به ویژه در جریانهای با سرعت بالا یا شرایط آشفته است.
لوله پیتو-استاتیک نوع L: پروب نوع L دارای خمیدگی 90 درجهای در طراحی خود است که امکان اندازهگیری جریان را در جاهایی که نصب مستقیم درون خطی امکانپذیر نیست، میدهد.
لوله پرانتل (Prandtl Tube): این نوع پروب عملکردهای یک لوله پیتو و یک پروب استاتیک را با یک سری سوراخ در طول آن برای اندازهگیری فشار استاتیک ترکیب میکند.
پروب کیل (Kiel Probe): کاوشگر کیل برای اندازهگیری با دقت بالا در جریانهای متلاطم یا با سرعت بالا طراحی شده است و دارای نوک کوچکتر و بدنه استوانهای بلندتر است.
در این رابطه بخوانید: لوله ونتوری چیست و چه کاربردهای دارد؟
لولههای پیتو-استاتیک ابزارهای همهکاره و قابل اعتماد برای اندازهگیری دبی در کاربردهای مختلف هستند. طراحی و پیکربندی آنها را میتوان برای برآوردن نیازهای اندازهگیری خاص تنظیم کرد و از جمعآوری دادههای دقیق و قابل اطمینان اطمینان حاصل کرد.
-
