انرژایکس (EnergX) - صفحه اوریفیس یا اوریفیس پلیت (Orifice Plate) یک ابزار اولیه اندازه‌گیری جریان سیال است که در صنایع مختلف برای اندازه‌گیری دبی سیالات مانند مایعات، گازها و بخار استفاده می‌شود.

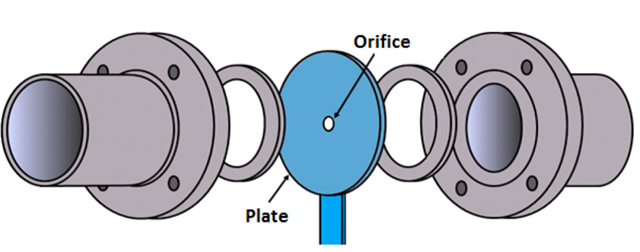

این وسیله از یک صفحه مسطح با یک سوراخ (روزنه) دایره‌ای دقیق در مرکز تشکیل شده است که عمود بر جریان سیال در یک خط لوله قرار گرفته است. همانطور که سیال از دهانه عبور می‌کند، اختلاف فشار ایجاد شده در سراسر صفحه اندازه‌گیری می‌شود و برای محاسبه نرخ جریان یا دبی سیال استفاده می‌شود.

کاربرد صفحات اوریفیس

صفحات اوریفیس به دلیل سادگی، تطبیق‌پذیری و مقرون‌به‌صرفه بودن به طور گسترده در صنایعی مانند نفت و گاز، فرآوری شیمیایی، تصفیه آب و تولید برق مورد استفاده قرار می‌گیرند.

برخی از کاربردهای رایج عبارتند از:

اندازه‌گیری جریان سیال

صفحات اوریفیس روشی قابل اعتماد برای تعیین دبی سیالات در خطوط لوله ارائه می‌کنند.

کنترل جریان

با تنظیم اندازه روزنه، می‌توان از صفحات اوریفیس برای کنترل جریان سیالات در یک فرآیند استفاده کرد.

تنظیم فشار

فشار تفاضلی ایجاد شده در یک صفحه اوریفیس می‌تواند برای اهداف تنظیم فشار استفاده شود.

اختلاط سیالات

آشفتگی ایجاد شده توسط صفحه اوریفیس می‌تواند به اختلاط سیالات در خط لوله کمک کند.

در این رابطه بخوانید: دیتاشیت صفحه اوریفیس و لوله ونتوری شامل چه اطلاعاتی است؟

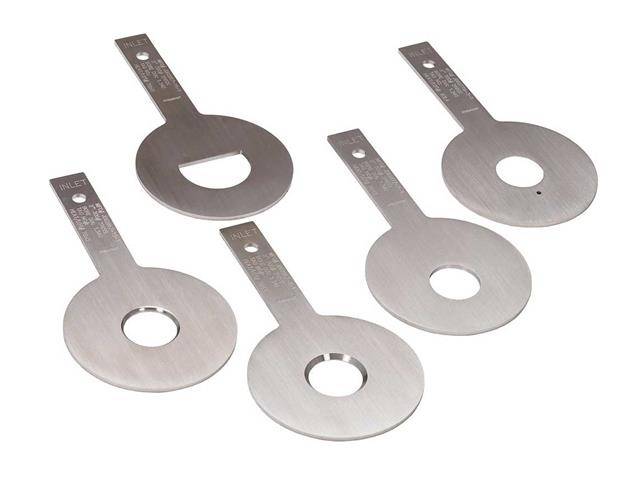

انواع صفحات اوریفیس

انواع مختلفی از اوریفیس پلیت‌ها وجود دارد که هر کدام ویژگی‌ها و کاربردهای خاصی دارند:

صفحه اوریفیس متحدالمرکز

صفحه اوریفیس متحدالمرکز (Concentric) دارای یک سوراخ دایره‌ای در مرکز است که محور سوراخ با محور لوله متمرکز است. این رایج‌ترین نوع اوریفیس پلیت است.

صفحه اوریفیس خارج از مرکز

در این نوع، محور دهانه از محور لوله فاصله دارد (Eccentric) و امکان اندازه‌گیری جریان‌های سیال حاوی مواد جامد یا دوغاب را بدون گرفتگی فراهم می‌کند.

صفحه اوریفیس قطاعی

صفحه روزنه قطاعی یا سگمنتال (Segmental) دارای سوراخی است که قطعه‌ای از یک دایره است که می‌توان از آن برای اندازه گیری دبی کم با دقت بالا استفاده کرد.

صفحه اوریفیس با لبه چهارگوش)

این نوع دارای یک سوراخ چهارگوش (Quadrant Edge) است که دقت بهبود‌یافته‌ای را برای اندازه‌گیری دبی سیالات چسبناک یا جریان با اعداد رینولدز بالا ارائه می‌دهد.

صفحه اوریفیس محدودکننده یا رستریکشن اوریفیس

صفحات اوریفیس محدودکننده (Restriction Orifice) یا RO در مقایسه با قطر لوله دارای روزنه کوچک‌تری هستند که افت فشار قابل توجهی ایجاد می‌کند و سرعت جریان سیال را محدود می‌کند.

در این رابطه بخوانید: لوله ونتوری چیست و چه کاربردهای دارد؟

---

صفحات اوریفیس وسایل ضروری برای اندازه‌گیری و کنترل جریان سیال در فرآیندهای مختلف صنعتی هستند. آنها در انواع مختلفی وجود دارند که هر کدام برای کاربردهای خاص و خواص سیال طراحی شده‌اند و به طور گسترده در صنایع مختلف مورد استفاده قرار می‌گیرند.
