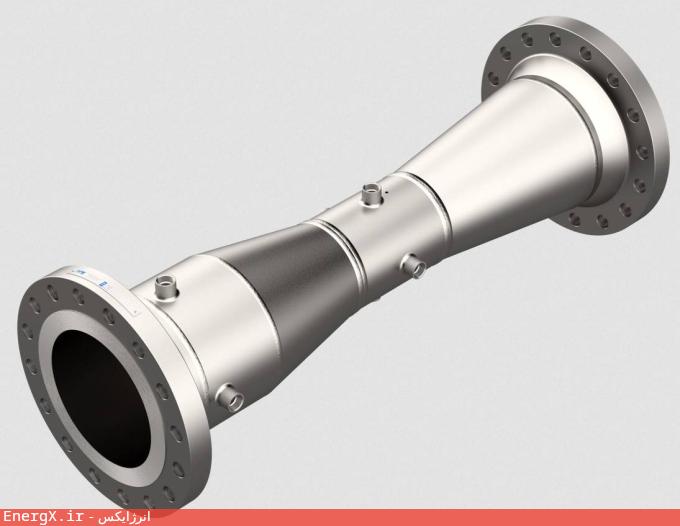

انرژایکس (EnergX) - لوله ونتوری یا ونچوری تیوب (Venturi Tube) یک وسیله اندازه‌گیری جریان سیال است که برای اندازه‌گیری دبی سیالات از جمله مایعات، گازها و بخار در فرآیندهای مختلف صنعتی استفاده می‌شود.

این ابزار بر اساس اصل اثر ونتوری عمل می‌کند که بیان می‌کند وقتی یک سیال از یک ناحیه منقبض جریان می‌یابد، سرعت آن افزایش یافته و فشار آن کاهش می‌یابد.

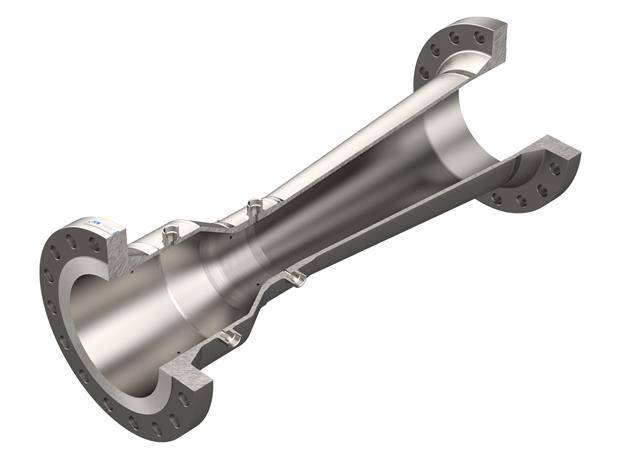

طراحی لوله ونتوری شامل یک ورودی همگرا، یک گلوگاه باریک و یک خروجی واگرا است که اندازه‌گیری فشار تفاضلی در سراسر لوله را تسهیل می‌کند و به نوبه خود میزان دبی را محاسبه می‌کند.

در این رابطه بخوانید: صفحه اوریفیس چیست و چه کاربردهایی دارد؟

کاربردهای لوله ونتوری

اندازه‌گیری جریان سیال

لوله‌های ونتوری معمولاً برای اندازه‌گیری دبی سیالات در خطوط لوله استفاده می‌شوند و آنها را در صنایعی مانند نفت و گاز، شیمیایی، تصفیه آب و تولید برق ضروری می‌سازد.

تنظیم فشار

افت فشار ناشی از اثر ونتوری می‌تواند برای تنظیم فشار در برخی از فرآیندها استفاده شود.

اختلاط سیالات

طراحی لوله ونتوری به افزایش اختلاط سیالات کمک می‌کند، که در کاربردهایی که به اختلاط کامل نیاز است مفید است.

تولید خلاء

از لوله‌های ونتوری می‌توان برای ایجاد خلاء استفاده کرد.

در این رابطه بخوانید: دیتاشیت صفحه اوریفیس و لوله ونتوری شامل چه اطلاعاتی است؟

انواع لوله‌های ونتوری

انواع مختلفی از لوله‌های ونتوری وجود دارد که هر کدام برای برآوردن کاربردهای خاص و خواص سیال طراحی شده‌اند:

لوله ونتوری کلاسیک

این رایج‌ترین نوع لوله ونتوری است که دارای یک ورودی همگرا تدریجی، یک گلوی باریک و یک خروجی واگرا است.

لوله ونتوری کوتاه

با بخش ورودی و خروجی کوتاه‌تر در مقایسه با لوله ونتوری کلاسیک، این نوع لوله ونتوری فشرده‌تر و مقرون به صرفه‌تر است اما ممکن است دقت کمی پایین‌تری داشته باشد.

لوله ونتوری با نسبت قطر (بتا) بالا

با داشتن قطر گلویی کوچکتر، این نوع بازیابی فشار بالاتری را ارائه می‌دهد و آن را برای کاربردهایی با فشار تفاضلی بالا مناسب می‌کند.

لوله ونتوری با نسبت قطر (بتا) کم

با قطر گلویی بزرگتر، این نوع افت فشار دائمی کمتری را ارائه می‌دهد و برای کاربردهایی که افت فشار به عنوان یک مساله نگران‌کننده است ایده‌آل می‌باشد.

لوله ونتوری چند مرحله‌ای

این نوع از چندین مرحله لوله ونتوری تشکیل شده است که بازیابی فشار بهبود یافته و دقت بالاتر را برای طیف وسیعی از دبی سیال ارائه می‌دهد.

---

لوله‌های ونتوری دستگاه های ضروری برای اندازه‌گیری و کنترل دبی سیال در فرآیندهای مختلف صنعتی هستند. آنها در انواع مختلفی وجود دارند که هر کدام برای کاربردهای خاص و خواص سیال طراحی شده‌اند و به طور گسترده در صنایع متعدد مورد استفاده قرار می‌گیرند.

برای سفارش انواع صفحه اوریفیس و لوله ونتوری استعلام خود را ثبت کنید.

لینک صفحه‌ی محصولات اوریفیس و لوله ونتوری
