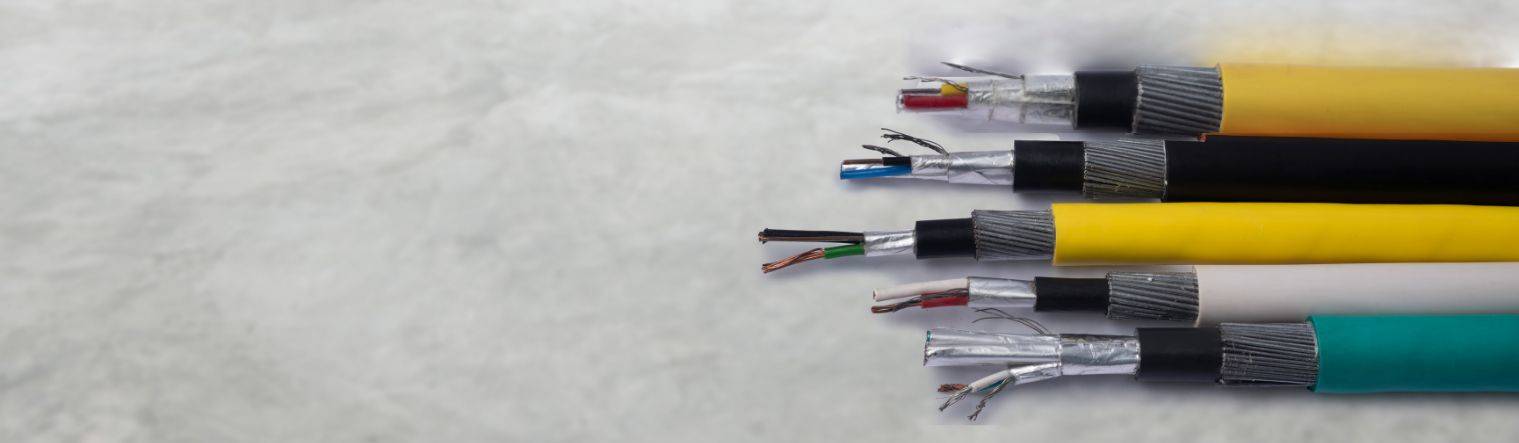

انرژیکس (EnergX) - دو نوع اصلی کابل ترموکوپل، کابل جبران‌ساز (Compensation Cable) و کابل افزاینده (Extension Cable) هستند. انتخاب صحیح کابل، دقت اندازه‌گیری و عملکرد سیستم را تضمین می‌کند.

کابل افزاینده (Thermocouple Extension Cable)

تعریف

کابل افزاینده یا Extension Cable برای اتصال ترموکوپل به دستگاه اندازه‌گیری استفاده می‌شود و دارای همان جنس فلزهای ترموکوپل است تا سیگنال میلی‌ولت تولید شده بدون تغییر منتقل شود.

ویژگی‌ها

• همان ترکیب فلز ترموکوپل را دارد (مثلاً برای ترموکوپل نوع K، کرومل/آلومل).
• برای طولانی کردن مسیر کابل بدون ایجاد خطا در اندازه‌گیری دما.
• قیمت بالاتر نسبت به کابل جبران‌ساز به دلیل استفاده از فلزات اصلی ترموکوپل.
• مقاوم در برابر حرارت‌های بالاتر و شرایط صنعتی سخت

محدوده کاربرد

• مسیرهای طولانی بین ترموکوپل و کنترلر در دماهای بالا.
• کاربردهای صنعتی که نیاز به دقت بالا دارند.

کابل جبران ساز (Compensation Cable)

تعریف

کابل جبران‌ساز یا جبران‌کننده (Compensation Cable)، سیگنال ترموکوپل را به دستگاه اندازه‌گیری منتقل می‌کند، اما از فلزات جایگزین استفاده می‌کند که ویژگی‌های الکتریکی مشابه فلزات ترموکوپل در دمای محیط دارند.

ویژگی‌ها

• ارزان‌تر از کابل افزاینده است.
• معمولاً برای مسیرهای کوتاه و دمای محیط نزدیک به دمای اتاق مناسب است.
• برای کاربردهای با دمای پایین تا متوسط طراحی شده است.
• فلزات به کار رفته، مشابه ترموکوپل عمل می‌کنند اما تحمل دمای بالا ندارند.

محدوده کاربرد

• اتاق‌های کنترل و PLCها در محیط‌های صنعتی.
• مسیرهای کوتاه بین ترموکوپل و تجهیزات اندازه‌گیری.

مقایسه کابل جبران‌ساز و افزاینده

ترکیب آلیاژی

• کابل جبران‌ساز: از آلیاژهای مشابه اما دقیقاً یکسان با فلز ترموکوپل ساخته نمی‌شود.
• کابل افزاینده: دقیقاً از همان آلیاژ فلزات ترموکوپل اصلی ساخته می‌شود.

دقت انتقال سیگنال

• کابل جبران‌ساز: دقت پایین‌تر، مناسب برای مصارف عمومی.
• کابل افزاینده: دقت بسیار بالا، مناسب برای کاربردهای حساس و دقیق.

هزینه و قیمت

• کابل جبران‌ساز: ارزان‌تر و اقتصادی‌تر.
• کابل افزاینده: گران‌تر به دلیل استفاده از آلیاژهای اصلی ترموکوپل.

بازه دمای کاری

• کابل جبران‌ساز: محدودتر (حدود 200C).
• کابل افزاینده: وسیع‌تر (تا حدود 400C یا بیشتر).

کاربرد

• کابل جبران‌ساز: صنایع عمومی، مسیرهای طولانی با حساسیت کم.
• کابل افزاینده: آزمایشگاه‌ها، صنایع دقیق و کاربردهایی که صحت اندازه‌گیری دما حیاتی است.

جدول شماره رنگ کابل ترموکوپل مطابق استاندارد IEC 60584-3

نکات مهم در انتخاب کابل ترموکوپل

• نوع ترموکوپل: کابل باید متناسب با نوع ترموکوپل (K, J, T, S و غیره) باشد.
• دمای محیط: اگر مسیر کابل دمای بالا را تجربه می‌کند، کابل افزاینده توصیه می‌شود.
• طول مسیر: برای مسیرهای طولانی، کابل افزاینده اولویت دارد.
• بودجه و صرفه‌جویی: برای مسیرهای کوتاه و دمای محیط، کابل جبران‌ساز مناسب و اقتصادی است.

پرسش‌های متداول

آیا می‌توان کابل جبران‌ساز را برای مسیر طولانی و دمای بالا استفاده کرد؟

خیر. کابل جبران ساز برای دماهای بالا طراحی نشده و طول زیاد آن باعث خطا در اندازه‌گیری می‌شود.

کابل افزاینده و جبران‌ساز چه تفاوتی در سیگنال دارند؟

کابل افزاینده همان فلزهای ترموکوپل را دارد و سیگنال میلی‌ولت را بدون خطا منتقل می‌کند، اما کابل جبران ساز سیگنال را با فلزات جایگزین منتقل می‌کند و دقت آن در دماهای بالا کاهش می‌یابد.

آیا می‌توان کابل افزاینده را با ترموکوپل نوع دیگری استفاده کرد؟

خیر. کابل باید با همان نوع ترموکوپل مطابقت داشته باشد، وگرنه خطای دمایی ایجاد می‌شود.

آیا کابل جبران‌ساز برای اتصال مستقیم به کوره مناسب است؟

خیر، کابل جبران ساز برای دماهای محیط طراحی شده و دماهای بالای کوره باعث آسیب و خطای اندازه‌گیری می‌شود.

طول استاندارد کابل افزاینده چقدر است؟

بسته به کاربرد صنعتی، معمولاً از 1 تا 50 متر موجود است، اما مسیرهای طولانی‌تر باید با کابل افزاینده مرغوب و فلز اصلی ترموکوپل اجرا شوند.
