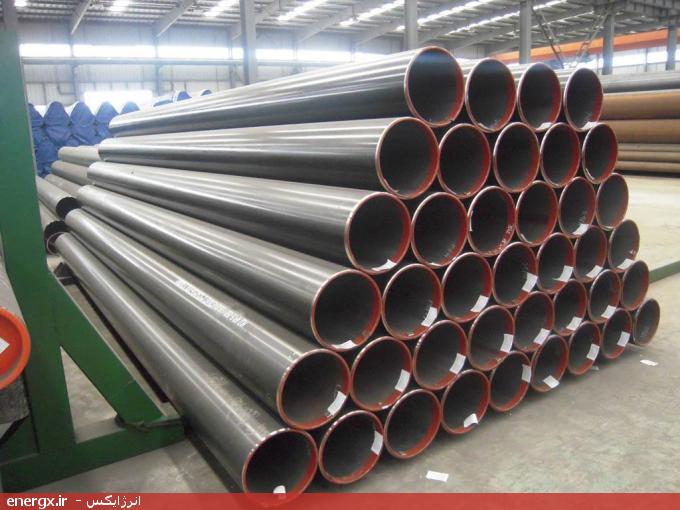

لولههای API 5L
این استاندارد برای خطوط لوله میباشد. لولههای API 5L هم از نوع بدون درز و هم نوع درزدار میباشند
این استاندارد برای خطوط لوله میباشد. لولههای API 5L هم از نوع بدون درز و هم نوع درزدار میباشند. از این لولهها برای انتقال گاز طبیعی و یا محصولات پتروشیمی استفاده میشود. لولههای API 5L همچنین برای انتقال گازها، آب و نفت مناسب میباشند.
لولههای API5L در چندین گرید تولید میشوند. گریدهای A, B و A25 و همچنین گریدهای سری X از گریدهای لولههای API 5L میباشند. گریدهای سری X عبارتند از X42, X46, X52, X56, X60, X65, X70, X80. عددی که بعد از حرف انگلیسی X میآید، اگر در 1000 ضرب شود مقدار تنش تسلیم لوله به PSI را نشان میدهد.
اندازه
Nominal Pipe Size 2" to 24" O.D.
Wall Thickness - Schedule 10 through 160, STD, XS, XXS.
آنالیز
آنالیز برخی گریدهای لوله API 5L در جدول زیر آمده است.
Grade |
Chemical Composition |
Yield Strength |
|||||||
C |
Si |
Mn |
P |
S |
V |
Nb |
Ti |
min. (KSI) |
|
API 5L X52 |
0.16 |
0.45 |
1.65 |
0.020 |
0.010 |
0.07 |
0.05 |
0.04 |
52 |
API 5L X56 |
0.16 |
0.45 |
1.65 |
0.020 |
0.010 |
0.07 |
0.05 |
0.04 |
56 |
API 5L X60 |
0.16 |
0.45 |
1.65 |
0.020 |
0.010 |
0.08 |
0.05 |
0.04 |
60 |
API 5L X65 |
0.16 |
0.45 |
1.65 |
0.020 |
0.010 |
0.09 |
0.05 |
0.06 |
65 |
API 5L X70 |
0.17 |
0.45 |
1.75 |
0.020 |
0.010 |
0.10 |
0.05 |
0.06 |
70 |
Grade |
Chemical Composition |
Yield Strength |
|||||||
C |
Si |
Mn |
P |
S |
V |
Nb |
Ti |
min. (KSI) |
|
API 5L X52 |
0.16 |
0.45 |
1.65 |
0.020 |
0.010 |
0.07 |
0.05 |
0.04 |
52 |
API 5L X56 |
0.16 |
0.45 |
1.65 |
0.020 |
0.010 |
0.07 |
0.05 |
0.04 |
56 |
API 5L X60 |
0.16 |
0.45 |
1.65 |
0.020 |
0.010 |
0.08 |
0.05 |
0.04 |
60 |
API 5L X65 |
0.16 |
0.45 |
1.65 |
0.020 |
0.010 |
0.09 |
0.05 |
0.06 |
65 |
API 5L X70 |
0.17 |
0.45 |
1.75 |
0.020 |
0.010 |
0.10 |
0.05 |
0.06 |
70 |
-
