الکتروموتور چیست؟

الکتروموتور یا موتور الکتریکی، الکتریسیته را به حرکت مکانیکی تبدیل می‌کند. اکثر موتورهای الکتریکی توسط الکترومغناطیس کار می‌کنند، اما موتورهایی که بر اساس پدیده‌های دیگری نظیر نیروی الکتروستاتیک و اثر پیزوالکتریک کار می‌کنند، هم وجود دارند. ایده کلی این است که وقتی که یک ماده حامل جریان الکتریسیته تحت اثر یک میدان مغناطیسی قرار می‌گیرد، نیرویی بر روی آن ماده از سوی میدان اعمال می‌شود. در یک موتور استوانه‌ای، روتور به علت گشتاوری که ناشی از نیرویی است که به فاصله‌ای معین از محور روتور به روتور اعمال می‌شود، می‌گردد. اغلب موتورهای الکتریکی دوارند، اما موتور خطی هم وجود دارند. در یک موتور دوار بخش متحرک (که معمولاً درون موتور است) روتور و بخش ثابت استاتور خوانده می‌شود. موتور شامل آهنرباهای الکتریکی است که روی یک قاب سیم پیچی شده است. گر چه این قاب اغلب آرمیچر خوانده می‌شود، اما این واژه عموماً به غلط بکار برده می‌شود. در واقع آرمیچر آن بخش از موتور است که به آن ولتاژ ورودی اعمال می‌شود. با توجه به طراحی ماشین، هر کدام از بخشهای روتور یا استاتور می‌توانند به عنوان آرمیچر باشند. برای ساختن موتورهایی بسیار ساده کیت هایی را در مدارس استفاده می‌کنند.

انواع الکتروموتور:

• موتورهای DC
• موتورهای میدان سیم پیچی شده
• موتورهای یونیورسال
• موتورهای AC تک فاز
• موتورهای AC سه فاز

اجزاء موتورهای الکتریکی:

• آرمیچر
• ذغال هادی
• سوئیچ تغییر دهنده جهت برق
• محور
• آهن ربا
• منبع برق DC

کاربرد الکتروموتور ضدانفجار

• صنایع نفت و گاز و پتروشیمی
• صنایع رنگ سازی
• صنایع الکل سازی
• صنایع نضامی و هسته ای
• صنایع شیمیایی
• انتقال گازها
• جایگاه پمپ CNG
• انواع میکسر و همزن
• جابجایی سوخت
• پمپ بنزین
• معادن ذغال سنگ



برندهای الکتروموتور

الکتروموتور ضدانفجار Marelli Motori

• الکتروموتور II 2G Ex d(e) IIB سری D5C,D6C
• مناسب برای محیط های بسیار خطرناک و منفجره و قابل اشتعال
• الکتروموتور ولتاژ پایین و متوسط
• تغذیه: نیروی برق و اینورتر
• سایز فریم: 71 تا 400
• استانداردها: EN 60079-14; EN 50018; EN 60079-7; EN 50021



الکتروموتور ضدانفجار ATB Sever

• نوع حفاظت: Ex d, Ex n, Ex e, Ex d, Ex de
• قدرت:
  الکتروموتور ولتاژ پایین: 0.06 تا 4800 کیلو وات
  الکتروموتور ولتاژ بالا: تا 25 مگا وات
• سایز فریم:
  الکتروموتور ولتاژ پایین: 56 تا 710
  الکتروموتور ولتاژ بالا: 160 تا 1700
• تعداد قطب (پل) ها 4:
  الکتروموتور ولتاژ پایین: 2،
  الکتروموتور ولتاژ بالا: +2،4،4
• حفاظت ورودی:
  الکتروموتور ولتاژ پایین: IP56
  الکتروموتور ولتاژ بالا: تا 56
• کلاس حرارتی:
  الکتروموتور ولتاژ پایین: F/H
  الکتروموتور ولتاژ بالا: F/H
• نحوه خنک کردن:
  الکتروموتور ولتاژ پایین: TEFC,CACA,CACW
  الکتروموتور ولتاژ بالا: CACA,CACW

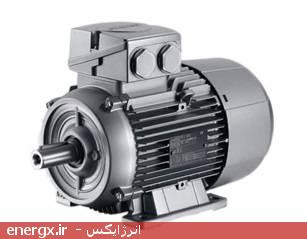

الکتروموتور ضدانفجار Siemens

مشخصات کلی: کاملا قابل اطمینان و نیرومند، امنیت افزایش یافته

• ولتاژ مجاز: طبق استاندارد IEC و NEMA
  IEC: 230 V ... 13.2 kV
  NEMA: 230 ... 460
• سرعت مجاز، شتاب در نیروی مجاز:
  IEC: عملکرد خطی 750 … 3600 rpm
  NEMA 900 … 3600 rpm
• ماکسیمم سرعت: تا 12000 دور در دقیقه با استفاده از اینورتر Ex de
• قدرت مجاز: طبق استاندارد IEC و NEMA
  IEC: 0.12 ... 70,000 kW (0.16 ... 95,200 HP)
  NEMA: 1 ... 400 HP
• گشتاور مجاز، نیروی مجاز: طبق استاندارد IEC و NEMA
  IEC: 0.61 ... 450,000 Nm
  NEMA: 3.0 … 1772 lb-ft
• طول شافت: طبق استاندارد IEC و NEMA
  IEC: 63 ... 1250
  NEMA: 140 ... 440
• درجه حفاظت:
  IEC: IP20, IP55, IP56 (به غیر از مصارف دریایی سنگین), IP65, IP67, IP68
  NEMA: IP54
• نوع و محدوده حفاظت از عدم انفجار و آتش سوزی:
  IEC: Ex e II, Ex de IIC, Ex d IIC, Ex de I, Ex d I, Ex p II and double protection Ex d plus Ex e NEMA: Class I, Group D, Class II, Groups F&G, Division 1, Class I, Groups C&D, Division 1
• نوع سیستم خنک کننده: طبق استاندارد IEC و NEMA
  IEC: Self-ventilated, force-ventilated, water-cooled, pipe-cooled, air/air cooler, air/water cooler
  NEMA: TEFC (totally enclosed fan cooled)

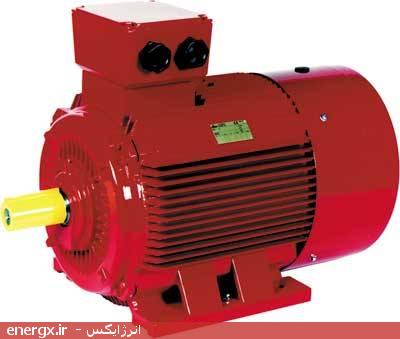

الکتروموتور ضدانفجار seipee

• موتور آسنکرون سه فاز
• مناسب برای محیط های بسیار قابل انفجار و اشتعال
• مناسب برای 1, 2 (2G), 21, 22 (2GD)
• سایز استاندارد: IEC 56...IEC 160
• قدرت: 0.09 تا 18.5 کیلووات
• تعداد قطب (پل) ها: 2 ، 4 ، 6 ، 8

• موتور آسنکرون سه فاز
• ATEX 94/9/EC گروه II کلاس 3D
• مناسب برای محیط های بسیار قابل انفجار و اشتعال
• مناسب برای ZONE 22
• سایز استاندارد: IEC 56...IEC 355
• قدرت: 0.09 تا 315 کیلووات
• تعداد قطب (پل) ها: 2 ، 4 ، 6 ، 8



الکتروموتور ضد انفجار Leroy Somer

• ATEX گرد و غبار – بدنه آلومینیوم IE2 "Ex tD A22" : LSES Zone 22
• ATEX گرد و غبار - بدنه چدن "Ex tD A22" : FLS Zone 22
• ATEX گرد و غبار - بدنه چدن "Ex tD A21" : LSPX
• ATEX گرد و غبار - بدنه چدن "Ex tD A21" : FLSPX
• ATEX گاز - بدنه آلومینیوم – امنیت افزایش یافته "Ex e" : LSE
• ATEX گاز - بدنه چدن – ضد شعله "Ex d" & "Ex d e" : FLSD
• ATEX گاز - بدنه چدن - امنیت افزایش یافته "Ex e" : FLSE
• ATEX گاز - بدنه آلومینیوم – ضد جرقه "Ex nA" : LSN
• ATEX گاز - بدنه چدن – ضد جرقه "Ex nA" : FLSN

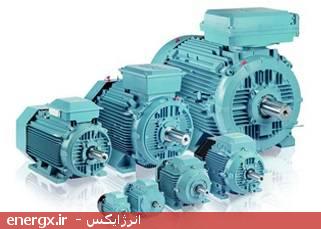

الکتروموتور ضدانفجار ABB

• الکتروموتور ضد اشتعال برای Zone 1,2:
  نوع موتور M3JP/M3KP
  IEC 80 تا 450
  0.55 تا 950 kW
• الکتروموتور با امنیت افزایش یافته برای Zone 1,2:
  IEC 80 تا 630
  0.25 تا 1200 kW
• الکتروموتور ضد جرقه برای گرد و غبار Zone 21,22:
  IEC 71 تا 560
  0.55 تا 2000 kW

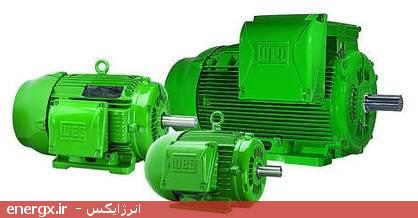

الکتروموتور ضدانفجار WEG

• الکتروموتور سه فاز
• چند ولتاژه
• نوع حفاطت: IP55
• TEFC
• سایز فریم: 90 تا 355
• کلاس حرارتی: F
• دائم کار
• روتور قفس سنجابی
• طراحی N

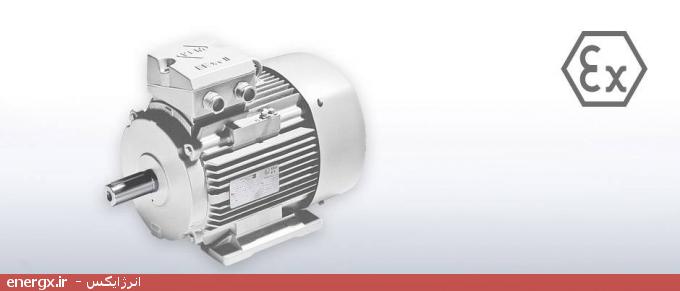

الكتروموتور ضدانفجار VEM

• الکتروموتور قفس سنجابی
• دائم کار
• تهویه با پروانه
• کلاس حرارتی: F
• فرکانس: 50Hz
• الکتروموتور تک فاز و سه فاز
• الکتروموتور بدنه آلومینیوم و چدن
• سایز فریم: 56 تا 355
• قدرت خروجی: 0.06 تا 315 کیلووات
• نوع حفاظت از جرقه:
  امنیت افزایش یافته (e" (Ex e IIC T3 Gb"
  محفظه ضد آتش (d(e)" (Ex d(e) IIC T4 Gb"
  ضد جرقه (n", (Ex nA IIC T3 Gc"
  استفاده در (Zone 21, ( Ex tb IIIC T125°C Db
  استفاده در (Zone 22, ( Ex tc IIIB(C) T125°C Dc
• سرعت (دور در دقیقه): 3000 ,1500 ,1000 ,750
• استاندارد کلاس راندمان: IEC60034-30
