مقدمه

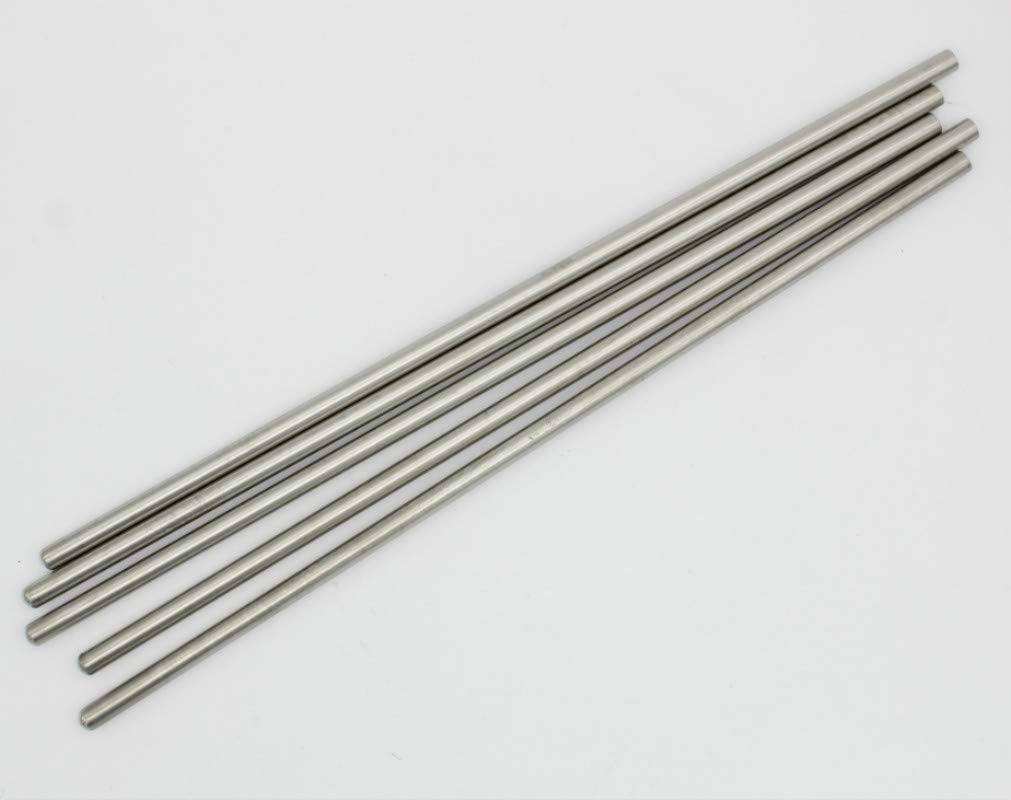

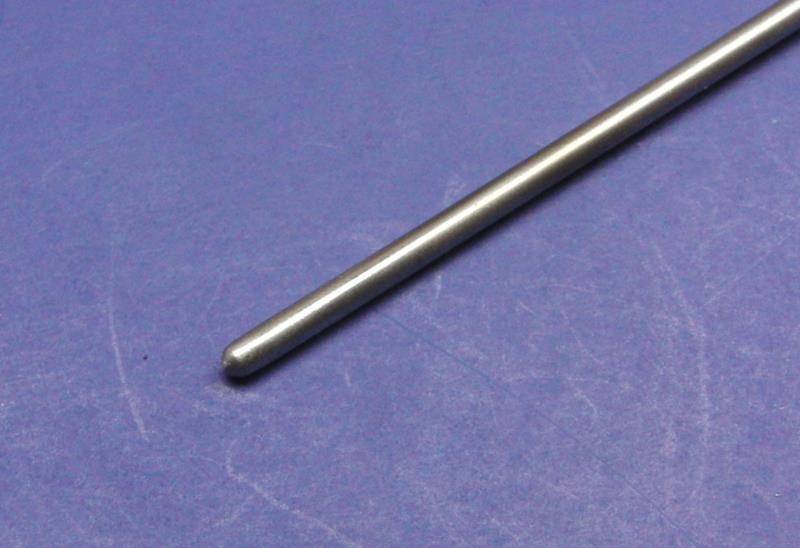

غلاف ترموکوپل (Thermocouple Sheath) یکی از مهم‌ترین اجزای سیستم اندازه‌گیری دما در صنایع نفت، گاز، پتروشیمی و نیروگاهی است. انتخاب متریال مناسب در این بخش، به‌طور مستقیم بر:

• دقت اندازه‌گیری
• طول عمر سنسور
• مقاومت در برابر خوردگی و اکسیداسیون
• تحمل دمایی
• قابلیت جوشکاری

تأثیر می‌گذارد.

در صنعت، دو خانواده اصلی متریال استفاده می‌شوند:

استاندارد اروپایی: DIN EN  شماره 1.4xxx

استاندارد آمریکایی: ASTM / AISI سری 300 و 400

---

دسته‌بندی متالورژیکی کلی

آستنیتی (Austenitic): فولاد زنگ‌نزن سری 300 و بخشی از EN 1.4xxx

ویژگی‌ها:

• غیرمغناطیسی (فولاد زنگ‌نزن یا استنل استیل “نگیر”)
• مقاومت خوردگی بالا
• قابلیت جوشکاری عالی
• مناسب دماهای متوسط تا بالا

نمونه‌ها:

• 304 / 1.4301
• 304L / 1.4307
• 316 / 1.4401
• 316L / 1.4404
• 321 / 1.4541
• 310S / 1.4845 و 1.4841

فریتی (Ferritic): فولاد ضدزنگ سری 400 و بخشی از EN 1.4xxx

ویژگی‌ها:

• مغناطیسی (استیل “بگیر”)
• مقاومت حرارتی خوب ولی خوردگی کمتر از آستنیتی
• قیمت پایین‌تر
• جوشکاری محدودتر

نمونه‌ها:

• 405 / 1.4002
• 430
• 446

مارتنزیتی

ویژگی‌ها:

• سختی بالا
• مقاومت سایشی بالا
• مناسب غلاف ترموکوپل نیست (به دلیل خوردگی و تردی)

مقایسه متریال‌های مهم در غلاف ترموکوپل

متریال SS304 / 1.4301

ساختار: آستنیتی
مغناطیسی: غیرمغناطیسی (در حالت نرمال)
دمای کاری: تا حدود 800 سلسیوس در شرایط هوا

مزایا:

• اقتصادی
• جوشکاری عالی
• در دسترس در ایران
• معایب:
• مقاومت متوسط در کلراید
• محدود در دمای بالا در محیط خورنده

کاربرد:

• صنایع عمومی
• تهویه مطبوع و HVAC
• خطوط غیرخورنده

متریال SS316 / 316L / 1.4401 / 1.4404

ساختار: آستنیتی
عنصر کلیدی: مولیبدن (Mo)
دمای کاری: حدود 800 تا 900 سلسیوس (بسته به شرایط)

مزایا:

• مقاومت عالی در محیط کلریدی
• مناسب محیط مرطوب و شیمیایی

کاربرد:

• پتروشیمی
• دریایی
• محیط‌های خورنده

متریال SS321 / 1.4541

تثبیت‌شده با تیتانیوم (Ti)
دمای کاری: تا حدود 750 سلسیوس

مزایا:

• مقاومت به خوردگی بین‌دانه‌ای بعد از جوشکاری
• مناسب سیکل‌های حرارتی

کاربرد:

• توربین
• اگزوز
• تجهیزات حرارتی

متریال SS310 / 1.4841 / 1.4845

ساختار: آستنیتی مقاوم حرارتی (Heat Resistant)
دمای کاری: حدود 1050 تا 1100 سلسیوس

مزایا:

• مقاومت عالی در اکسیداسیون
• تحمل دمای بسیار بالا

کاربرد:

• کوره‌ها
• ریفرمرها
• ترموول‌های دمای بالا

تفاوت متریال‌های 1.4841 و 1.4845

متریال 1.4841: آلیاژ مقاوم حرارتی عمومی

متریال 1.4845: نسخه بهینه برای دماهای بالاتر (Cr/Ni بالاتر)

در ترموکوپل‌های دمای بالا، 1.4845 گزینه بهتر است.

متریال SS405 / 1.4002 (فریتی)

 ساختار: فریتی (بگیر)

مزایا:

• قیمت پایین
• مقاومت حرارتی متوسط

معایب:

• خوردگی بالاتر از استنلس استیل سری 300
• جوشکاری ضعیف‌تر

کاربرد:

• محیط‌های کم‌خطر
• کاربردهای اقتصادی

متریال SS446 (فریتی مقاوم حرارتی)

مزایا:

• مقاومت عالی در اکسیداسیون
• مناسب دماهای بالا در محیط خشک

معایب:

• شکننده‌تر
• جوش‌پذیری کمتر

مقایسه آستنیتی و فریتی (بگیر و نگیر)

مغناطیسی بودن

آستنیتی: غیرمغناطیسی (نگیر)
فریتی: مغناطیسی (بگیر)

مقاومت خوردگی

آستنیتی: بالا
فریتی: متوسط

قیمت

آستنیتی: بالاتر
فریتی: پایین‌تر

جوشکاری

آستنیتی: عالی
فریتی: محدود

دمای کاری

آستنیتی: بالا تا خیلی بالا
فریتی: متوسط

کاربرد در ترموکوپل

آستنیتی: بسیار مناسب
فریتی: محدود

مقاله مرتبط: راهنمای کامل متریال‌های فولاد زنگ‌نزن (استنلس استیل) در ساخت غلاف و تیوب ترموکوپل

---

مقایسه عملکرد در غلاف ترموکوپل

دما

کم تا متوسط (تا 400 سلسیوس): فولاد ضدزنگ یا استنلس استیل 304 / 316

متوسط تا بالا (400 تا 800 سلسیوس): فولاد زنگ‌نزن 321 / 310

خیلی بالا (800 تا 1100 سلسیوس): استنل استیل 310 / 446 و 1.4845

محیط خورنده

کلراید بالا: 316L بهترین انتخاب
اسیدها: 316L / آلیاژهای نیکل‌دار
محیط خشک: 310 / 446

جوشکاری

عالی: 304 / 316
خیلی خوب: 321
خوب: 310
ضعیف: 446 / 405

خاصیت مغناطیسی

آستنیتی: غیرمغناطیسی، مناسب ابزار دقیق حساس
فریتی: مغناطیسی، ممکن است در برخی سیستم‌ها نویز ایجاد کند.

بخوانید: راهنمای انتخاب مواد در ساخت سنسورهای دما (ترموکوپل، RTD، کابل، کلاهک، ترموول و غلاف)

---

موجودی در بازار ایران

موجود و رایج:

304 / 304L
316 / 316L
310S
321
430 / 405

نیمه‌دسترس:

446
1.4841

سخت‌یاب:

1.4845
آلیاژهای خاص مقاوم حرارتی اروپایی

در این رابطه: ترموکوپل‌ با پوشش‌های خاص (گرافیت و سیلیکون کاربید)

---

انتخاب متریال مناسب برای غلاف ترموکوپل

انتخاب سریع مهندسی به این صورت است:

محیط عمومی صنعتی: 304
محیط خورنده: 316L
دمای بالا + خوردگی متوسط: 321
دمای بسیار بالا: 310 / 1.4845
محیط خشک کوره‌ای: 446

بخوانید: چه مواقعی از ترموول (Thermowell) استفاده می‌شود؟

---

جمع‌بندی نهایی

انتخاب متریال غلاف ترموکوپل یک مسئله صرفاً “استیل بهتر” نیست، بلکه ترکیبی از:

• دما
• خورندگی محیط
• قابلیت جوشکاری
• خاصیت مغناطیسی
• هزینه و دسترس‌پذیری

است.

در عمل:

سری 300 (آستنیتی): استاندارد صنعتی ابزار دقیق

سری 400 (فریتی): گزینه اقتصادی یا خاص

سری 310 / 1.4845: انتخاب حرفه‌ای برای دماهای بالا

---

پرسش‌های پرتکرار

1. آیا 316L بهتر از 304 برای ترموکوپل است؟

بله، در محیط‌های مرطوب و خورنده، 316L به‌مراتب بهتر است.

2. چرا 310 برای دمای بالا استفاده می‌شود؟

به دلیل درصد بالای کروم و نیکل که مقاومت اکسیداسیون را افزایش می‌دهد.

3. استیل بگیر بهتر است یا نگیر؟

برای ابزار دقیق معمولاً نگیر (آستنیتی) بهتر است چون پایدارتر و مقاوم‌تر است.

4. 1.4845 معادل چیست؟

تقریباً معادل بهبود یافته SS310 با مقاومت حرارتی بالاتر.

5. آیا فریتی‌ها برای ترموکوپل مناسب هستند؟

فقط در شرایط خاص دمایی و غیرخورنده؛ در حالت عمومی توصیه نمی‌شوند.
