سنسورهای دمای RTD توکار برای پایش دمای یاتاقان تجهیزات دوار
سنسورهای RTD توکار (Embedment RTD) بهعنوان یک ابزار دقیق و قابلاعتماد برای پایش لحظهای دمای یاتاقانها شناخته میشوند.
انرژیکس (EnergX) - یاتاقانها از اجزای حیاتی تجهیزات دوار در صنایع مختلف هستند و عملکرد صحیح آنها تأثیر مستقیم بر کارایی، ایمنی و طول عمر تجهیزات دارد. یکی از اصلیترین شاخصهای سلامت یاتاقان، دمای عملیاتی آن است. افزایش غیرعادی دما میتواند نشانهای از کاهش روانکاری، سایش، یا خرابی قریبالوقوع باشد. در این میان، سنسورهای RTD توکار (Embedment RTD) بهعنوان یک ابزار دقیق و قابلاعتماد برای پایش لحظهای دمای یاتاقانها شناخته میشوند.
مزایای استفاده از RTD توکار در یاتاقانها
- پایش زودهنگام خرابی: افزایش دما معمولاً پیش از خرابی مکانیکی اتفاق میافتد.
- افزایش عمر تجهیز: با جلوگیری از خرابی شدید، دوره نگهداری برنامهریزیشده ممکن میشود.
- پاسخ دقیق: RTDها دقت بالاتری نسبت به ترموکوپلها دارند، بهویژه در بازههای دمایی پایین و متوسط.
- پایداری بلندمدت: طراحی مستحکم در برابر لرزش و شرایط سخت صنعتی.
.jpeg)

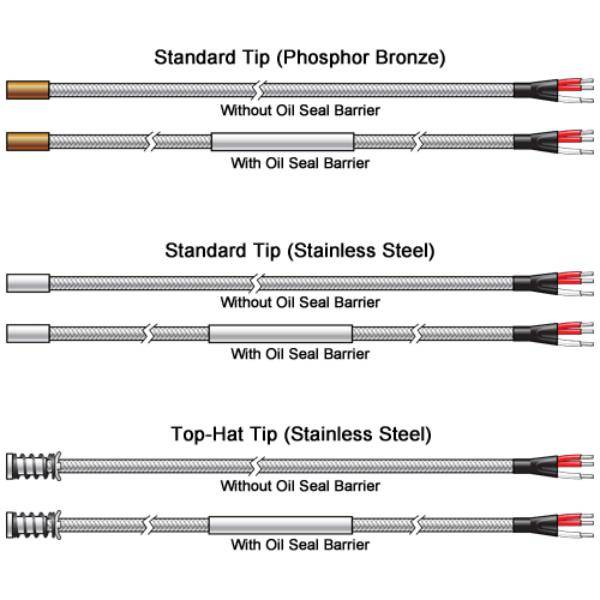

طراحی و دو نوع رایج نوک سنسور

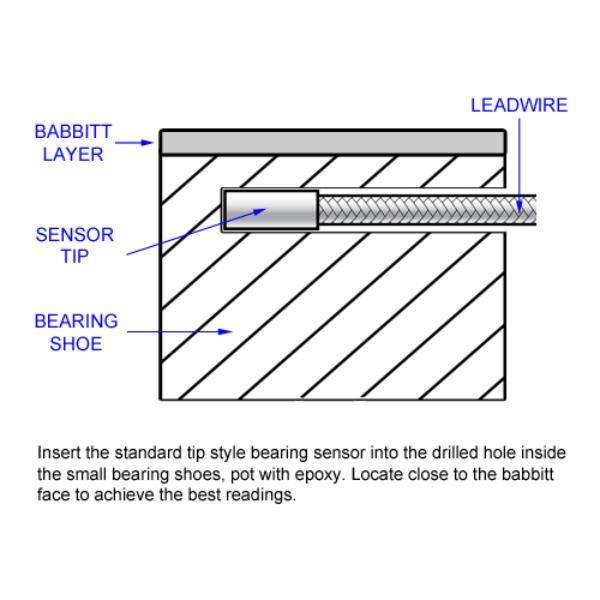

مدل نوک سرپوشی (Cap Tip Style):
- طراحی ساده با نوک استوانهای یا مخروطی که در سوراخ تعبیهشده در کفشک یاتاقان (Bearing Pad) نصب میشود.
- معمولاً با چسب اپوکسی در محل محکم میگردد.
- نصب دائم، مناسب برای تجهیزاتی که به بازدید دورهای نیاز ندارند.
مزایا:
- ساختار ساده و اقتصادی
- نصب آسان
- اشغال فضای کم در کفشک یا پد بیرینگ
.jpeg)

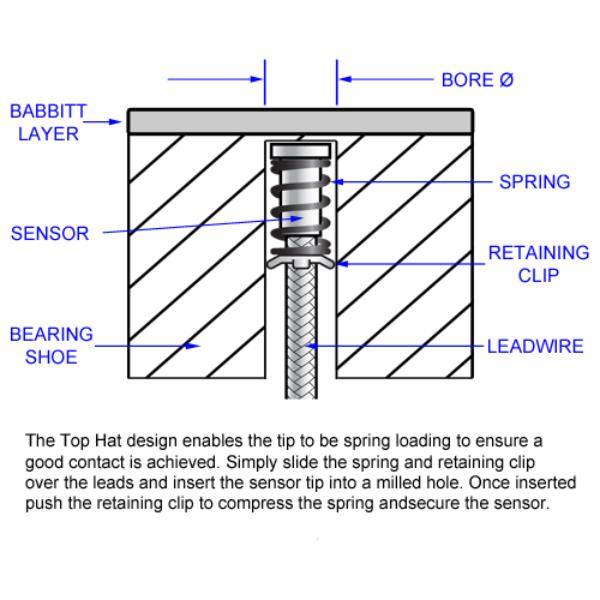

مدل نوک کلاهی (Top-Hat Tip Style یا D-Style):
- دارای فنر داخلی و گیره نگهدارنده خودقفلشونده.
- در یک سوراخ فرزکاریشده نصب میشود و به کمک فنر، نوک سنسور بهطور دائم با سطح لایه بابیت تماس دارد.
- برای شرایط با ارتعاش یا نیاز به نگهداری و تعویض آسان مناسب است.
مزایا:
- تماس پایدار با سطح بابیت
- قابلیت سرویس و تعویض بدون آسیب به کفشک یا پد یاتاقان
- طراحی مقاوم در برابر لرزش
.jpeg)
بازه دمایی
دمای عملیاتی معمول: از -25C تا +260C

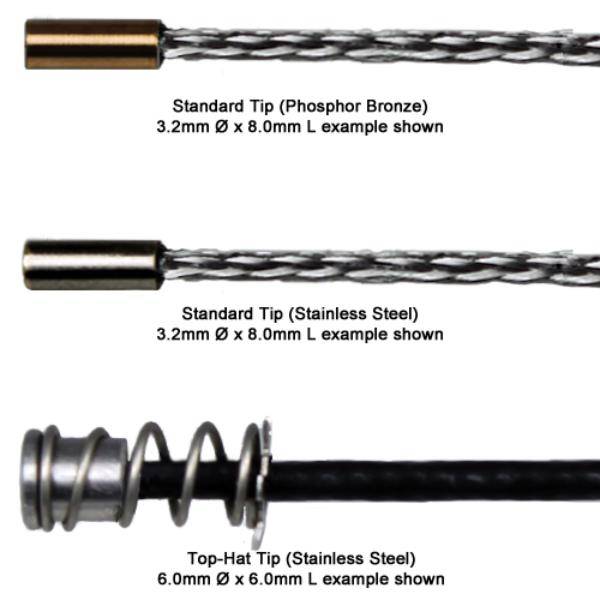

متریالهای رایج غلاف
- فولاد زنگ نزن ۳۱۶: مقاوم به خوردگی و دمای بالا.
- اینکونل: برای محیطهای با دمای بسیار بالا یا خورنده.
- کابل خروجی: با عایق تفلون (PTFE) یا فایبرگلاس برای مقاومت حرارتی.
.jpeg)
نصب و راهاندازی
- سنسور باید در تماس مستقیم با لایه بابیت باشد، بدون وجود حفره یا گپ هوا.
- سوراخکاری دقیق و تمیزکاری قبل از نصب الزامی است.
- برای مدل سرپوشی (Cap)، باید از چسبهای مقاوم به دمای بالا استفاده شود.
- در نصب مدل نوک کلاهی (Top-Hat)، فشردهسازی فنر باید مطابق مشخصات سازنده انجام شود.
کالیبراسیون و تأیید صحت عملکرد
پیشنهاد میشود سنسورها همراه با گواهی کالیبراسیون کارخانه تأمین شوند.
کالیبراسیون ادواری با استفاده از حمام دما یا بلوک خشک الزامی است.
کاربردها
- توربینهای بخار و گازی
- کمپرسورها و پمپهای صنعتی
- ژنراتورها و الکتروموتورها
- آسیابها، فنها، میکسرها
پرسشهای پرتکرار
چرا باید از RTD توکار به جای ترموکوپل استفاده کرد؟
سنسورهای دمای RTD دقت بالاتری، بهویژه در بازه دمایی زیر 300C دارند. برای پایش وضعیت بلندمدت یاتاقانها، پایداری و دقت آنها اهمیت زیادی دارد.
آیا میتوان سنسور را بعد از نصب تعویض کرد؟
در مدل نوک کلاهی (Top-Hat)، تعویض ساده است. اما در مدل سرپوشی (Cap) که با اپوکسی ثابت میشود، تعویض نیازمند جداسازی فیزیکی است.
آیا نصب اشتباه میتواند به تجهیزات آسیب بزند؟
بله. اگر تماس کامل بین نوک سنسور و بابیت برقرار نباشد، دمای واقعی اندازهگیری نمیشود و ممکن است هشدار دیرهنگام داده شود.
آیا این سنسورها در برابر ارتعاش مقاوم هستند؟
بله. طراحی آنها برای محیطهای با لرزش بالا بهینه شده است، بهویژه در مدلهایی با اتصال فنردار یا گیره نگهدارنده.
آیا نیاز به واسطه (ترموول) دارند؟
خیر. این سنسورها مستقیماً درون یاتاقان نصب میشوند و برخلاف سنسورهای استاندارد، نیازی به ترموول جداگانه ندارند.
منابع
- Omega Engineering – “RTD Sensors for Bearing Temperature”
- WIKA – “Temperature Measurement in Rotating Equipment”
- Durex Industries – “Embedment Bearing RTDs”
- Emerson – “Condition Monitoring with RTDs”
