ترموکوپل و RTD
سنسور ترموکوپل و RTD از جمله سنسورهای مهم برای اندازه گیری دما می باشند که به روش تماسی عمل می کنند.
سنسور در لغت به معنای حسگر بوده و به طور کلی برای اندازهگیری یا وجود و عدم وجود پارامترهای مختلف از سنسور استفاده میشود.
دما یکی از مهمترین پارامترهایی است که برای اندازهگیری آن نیاز به سنسور است.
برای اندازهگیری دما در صنعت از دو روش تماسی (ترموکوپل یا RTD) و غیرتماسی (مادون قرمز) استفاده میشود.
روش غیرتماسی از نور مادون قرمز استفاده میکند و به عنوان نمونه در بالای مخزن قرار میگیرد و بدون آنکه تماس ایجاد کند میتواند دما را اندازهگیری کند. این مدل از سنسورهای دما قیمت بسیار زیادی دارد ولی شرایطی که دما به شدت بالا است، برای ذوب نشدن یا خراب نشدن سنسور دما ازین مدل استفاده میشود.
در این رابطه: بررسی و مقایسه ترموکوپل با RTD
در روش تماسی میبایست از سنسورهای دیگری استفاده نمود.
سنسور ترموکوپل و RTD از جمله سنسورهای مهم برای اندازهگیری دما میباشند که به روش تماسی عمل میکنند.

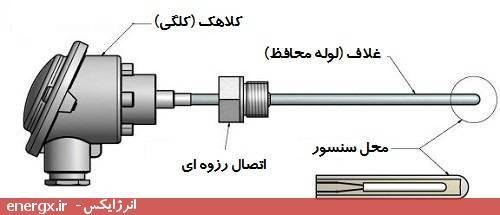

ترموکوپل از دو فلز با دو جنس مختلف که به هم متصل شدهاند تشکیل شده است. به علت اختلاف ضریب انتقال حرارت این دو فلز، در طرف دیگر یک ولتاژ ضعیفی ایجاد میشود که معیاری برای اندازهگیری دما است.

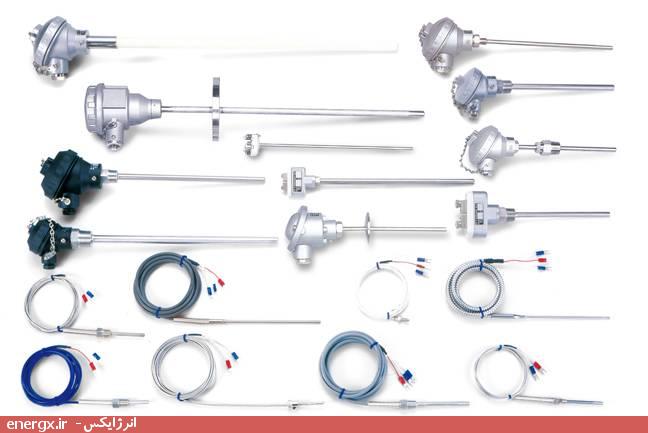

ترموکوپلها انواع مختلفی مانند نوع J و N وT و E و K و... دارند که تفاوت آنها در جنس فلزهایی است که در سنسور استفاده میشود.
در این رابطه بخوانید: راهنمای کوتاه خرید ترموکوپل
در ترموکوپل به ازای دماهای مختلف و اندازهگیری اختلاف ولتاژ خروجی یک نمودار رسم میشود که ولتاژ خروجی را بر حسب تغییرات دمایی نشان میدهد.
قسمتی از این نمودار که تقریبا خطی میباشد ناحیه کاری مناسب سنسور را نشان میدهد.
RTD مخفف عبارت Resistance Temperature Detectors از یک مقاومت متغیر با دما استفاده میکند تا بتواند از روی تغیر مقاومت، تغییر دما را به دست بیاورد.
RTD ها در انواع دو سیمه، سه سیمه و چهار سیمه موجودند. مدل چهار سیمه گران قیمت و مدل دوسیمه دقت پایینی دارد به همین خاطر عمدتا در صنعت از سنسورهای RTD سه سیمه استفاده میشود.
در این رابطه: نکات خرید کابل RTD Pt100
از انواع RTD ها میتوان به Pt100 و Pt1000 و Ntc اشاره نمود.
برای سفارش انواع ترموکوپل و RTD Pt100 و همچنین ترانسمیترها و سایر لوازم، استعلام خود را ثبت کنید.
-
