شیر دیافراگمی یا دیافراگم ولو
شیر دیافراگمی یا دیافراگم ولو شیری است که از آن برای بازکردن مسیر، تنظیم میزان جریان و همچنین بستن مسیر سیال استفاده میشود. علت نامگذاری این شیر به خاطر وجود یک دیسک قابل انعطاف در درون آن می باشد.
شیر دیافراگمی یا دیافراگم ولو شیری است که از آن برای بازکردن مسیر، تنظیم میزان جریان و همچنین بستن مسیر سیال استفاده میشود. علت نامگذاری این شیر به خاطر وجود یک دیسک قابل انعطاف در درون آن می باشد.

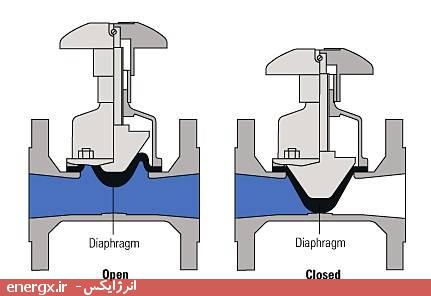

همانطور که در شکل فوق نشان داده شده است، با چرخاندن دسته ولو دیافراگم به سمت پایین حرکت میکند و به کمک آن میتوان مقدار دبی عبوری از ولو را کم و زیاد کرد.

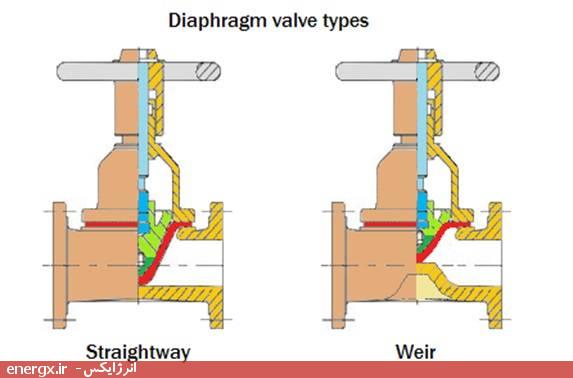

دیافراگم ولوها در دو نوع کلی تولید میشوند. نوع weir، نوع full bore یا straight-way که در شکل فوق نشان داده شدهاند. نوع weir بیشتر در فرایندهای صنعتی و پتروشیمیها استفاده میشود در حالیکه نوع دوم یعنی straight در کاربردهای slurry که احتمال بلوکه شدن جریان وجود دارد، استفاده میشوند.
این ولوها میتوانند دستی و یا اتوماتیک باشند. در نوع اتوماتیک انواع اکچویترها بروی ولو قابل نصب میباشند.
در صنایع پتروشیمی که اسیدهای خورنده استفاده میشوند، از این ولوها همراه با پوشش داخلی استفاده میشود. از مهمترین پوششها میتوان به glass lined و یا PFA اشاره کرد.
همچنین برند ساندرز (Saunders) انگلیس از پیشگامان تامین این ولوها میباشد.
-
