شکلبندیهای مختلف گلوب ولو
همانطور که میدانید از شیرهای گلوب برای شروع یا توقف حرکت سیال و یا همچنین برای تنظیم مقدار جریان استفاده میشود. دیسک داخل ولو میتواند به طور کامل جلوی جریان را گرفته و یا کاملا مسیر حرکت را باز کند.
همانطور که میدانید از شیرهای گلوب برای شروع یا توقف حرکت سیال و یا همچنین برای تنظیم مقدار جریان استفاده میشود. دیسک داخل ولو میتواند به طور کامل جلوی جریان را گرفته و یا کاملا مسیر حرکت را باز کند.
از شیرهای گلوب برای جداکردن قسمتی از مسیر یک فرایند و یا تنظیم دبی آن استفاده میشود. البته این شیرها مقداری افت فشار در مسیر حرکت سیال ایجاد میکنند.
معمولا این ولوها تا سایز 12 اینچ تولید میشوند. سایزهای بالاتر نیز تولید میشوند که فرایند تولید آنها متفاوت است.
با توجه به نوع بدنه ولو، این نوع شیر در چند ترکیببندی مختلف تولید میشود. مهمترین شکلهای این نوع ولو به صورت زیر است:
- نوع تی شکل یا Tee Pattern or Z-body
- نوع زاویهای Angle Pattern
- نوع وای شکل یا Wye Pattern or Y-body

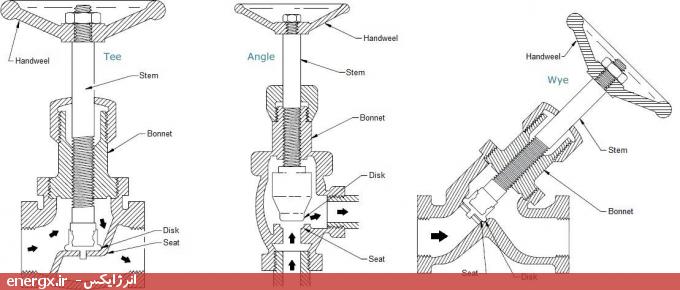

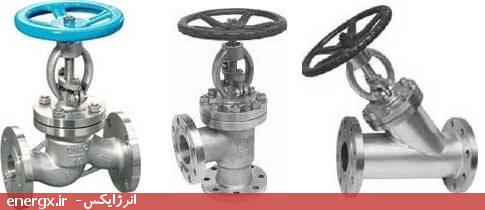

شکل هر کدام از این حالات در زیر آمده است.


-
