معرفی ابزاردقیق و تجهیزات اندازهگیری پرکاربرد
در میان برندهای مختلف و محدودههای اندازهگیری مورد نیاز، استفاده از برخی ابزارها بسیار رواج دارد. انرژایکس در این نوشتار میکوشد تا به معرفی ابزاردقیق و ابزارهای اندازهگیری پرکاربرد و پرفروش در بازار بپردازد.
توجه: این نوشتار در حال تکمیل است و به مرور محصولات پرکاربرد بیشتری افزوده میشود.
ترانسمیتر فشار قلمی
سنسورهای فشار هاگلر آلمان
یکی از سنسورهای فشار پرکاربرد، ترانسمیترهای فشار قلمی میباشند که در صنایع مختلف از جمله صنایع غذایی، صنایع نفت، گاز و پتروشیمی، صنایع کشتیسازی، صنایع شیمیایی، صنایع ماشینسازی، صنایع هوایی، صنایع معدن، صنایع کشاورزی، تجهیزات تست و آزمایشگاهی، توربوماشینها و تجهیزات دوار و ... کاربرد دارند.
ترانسمیترهای فشار قلمی هاگلر یکی از بهترین تجهیزات موجود در بازار ایران است که جهت اندازهگیری فشار در سیستمهای هیدرولیک و پنوماتیکی، تست تجهیزات، کنترل فشار پمپم و بوستر پمپ و کمپرسور و سایر تجهیزات دوار، و اندازهگیری سطح مایعات به کار برده میشود.
این سنسورها از نوع صنعتی و Stand-alone بوده و در خروجیهای 4-20mA و 0-10V موجود میباشند.

انواع و کاربردهای سنسورهای فشار هاگلر به شرح زیر است.
- ترانسمیترهای قلمی سری HOT: سنسورهای فشار سوزنی (نفوذی) دارای کاربرد در زمینههای:
- تجهیزات دوار (کمپرسور، پمپ، توربین و ...)
- جرثقیل
- نصب و راهاندازی ساختمان
- ماشینآلات پلاستیکی
- کنترل سطح
- چیلر
- تجهیزات آزمایشگاهی
- مشاینآلات فشار (پرس)
- وکیوم مواد غذایی
- ترانسمیترهای قلمی سری HOX: سنسورهای فشار ضد انفجار
- ترانسمیترهای قلمی سری HOF: سنسورهای فشار دیافراگمی، دارای کاربرد در زمینههای:
- اندازهگیری سیالات خمیری
- اندازهگیری فشار سیالات فاسدشدنی
- اندازهگیری فشار سیالات غلیظ
- اندازهگیری فشار سیالات چسبنده
- ترانسمیترهای قلمی سری HOM: سنسورهای فشار میلیبار، دارای کاربرد در زمینههای:
- اندازهگیری فشار سیال در تجهیزات آزمایشگاهی
- فشار مخازن آپارتمانی
- اکسترودر
- ترانسمیترهای قلمی سری HOD: سنسورهای فشار بالا، دارای کاربرد در زمینههای:
- پروژههای آزمایشگاهی
- برش با فشار آب
- پاستوریزاسیون با فشار بالا
- صنایع دریایی
- جلوگیری از نشت
- فرآیند گاز مایع
- خنککننده یا کولینگ (کاهنده دمای سنسور) سری HOH: برای اندازهگیری فشار در دماهای بالا (تا 160 درجه سلسیوس به صورت پیوسته)
نوشتارهای مرتبط با سنسورهای فشار هاگلر آلمان:
-
ترانسمیترهای فشار قلمی (Pressure Transmitter)
-
ترانسمیترهای فشار قلمی هاگلر (Hogller) آلمان
-
دریافت کاتالوگ ترانسمیترهای فشار سری HOT (بار)
-
دریافت کاتالوگ ترانسمیترهای فشار سری HOM (میلیبار)

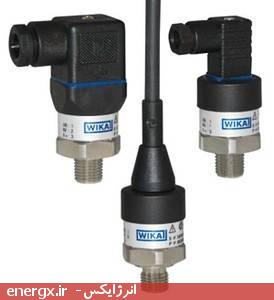

ترانسمیتر فشار قلمی A-10 برند WIKA:
ترانسمیتر فشار قلمی WIKA A-10 یکی از پرکاربردترین و پراستفادهترین ابزارهای اندازهگیری فشار با کاربرد صنعتی عمومی میباشد.
کاربردها
- مهندسی مکانیک
- ابزارها و ماشینآلات
- سیستمهای کنترل فرآیند و اتوماسیون
- هیدرولیک/نیوماتیک (پنوماتیک)
- پمپها و کمپرسورها.
ویژگیها
- این ترانسمیتر با محدودهی اندازهگیری فشار از 0-1 بارگیج (barg) تا 0-600 بارگیج موجود است.
- این ترانسمیتر با دو دقت 0.25٪ و 0.5٪ موجود است.
- این ترانسمیتر با سیگنال خروجی 4-20mA و 0-10V و 0-5V عرضه میشود.

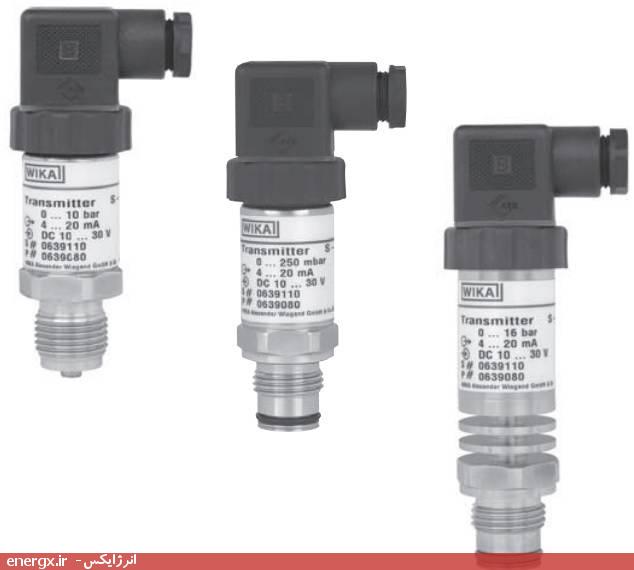

ترانسمیتر فشار قلمی S-10 و S-11 برند WIKA:
ترانسمیترهای فشار قلمی WIKA S-10 و WIKA S-11 از پرکاربردترین و پراستفادهترین ابزارهای اندازهگیری فشار با کاربرد عمومی میباشد. ترانسمیتر WIKA S-10 از نوع استاندارد و ترانسمیتر WIKA S-11 از نوع دیافراگمی میباشد.
کاربردها
- مهندسی مکانیک
- هیدرولیک/نیوماتیک (پنوماتیک)
- کاربردهای صنعتی عمومی
- کنترل پمپ و کمپرسور
- اندازهگیری سطح مایعات
- صنایع غذایی.
ویژگیها
- این ترانسمیتر با محدودهی اندازهگیری فشار از 0-0.1 بارگیج (barg) تا 0-1000 بارگیج موجود است.
- این ترانسمیتر با دو دقت 0.25٪ و 0.5٪ موجود است.
- این ترانسمیتر با سیگنال خروجی 4-20mA و 0-10V و 0-5V عرضه میشود.

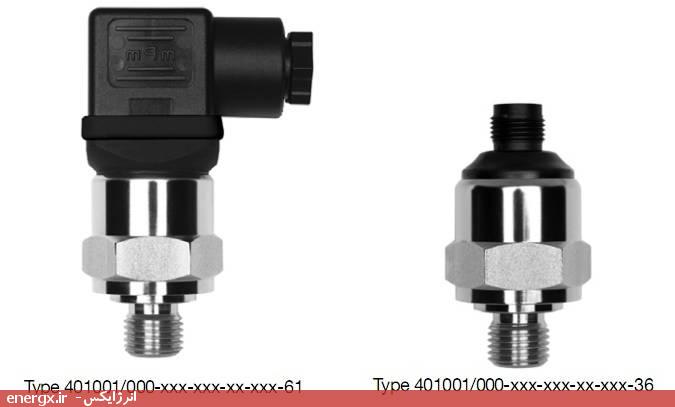

ترانسمیتر فشار قلمی مدل MIDAS نوع 401001 برند JUMO
ترانسمیتر JUMO MIDAS Type 401001 یک ترانسمیتر فشار برای استفاده در اندازهگیری فشار مایعات و گازها میباشد. این ترانسمیتر، فشار را بر مبنای کرنشسنج (استرینگیج) اندازهگیری میکند. مزیت این ترانسمیتر قلمی در این است که برخی مدلهای آن دامنهی اندازهگیری فشار منفی و مثبت را به طور همزمان پوشش میدهد.
کاربردها
- مهندسی مکانیک
- هیدرولیک/نیوماتیک (پنوماتیک)
- کاربردهای صنعتی عمومی
- صنایع غذایی.
ویژگیها
- این ترانسمیتر با محدودههای متنوع اندازهگیری فشار از -1-0.6 بارگیج (barg) تا 0-100 بارگیج موجود است.
- این ترانسمیتر با دو دقت 0.25٪ و 0.5٪ موجود است.
- این ترانسمیتر با سیگنال خروجی 4-20mA و 0-10V و 1-5V و ... عرضه میشود.

ترانسمیتر فشار قلمی مدل MIDAS نوع 401011 برند JUMO
ترانسمیتر JUMO MIDAS Type 401011 یک ترانسمیتر فشار برای استفاده در اندازهگیری در فشارهای پایین (در حد میلیبار) میباشد. این ترانسمیتر، از سنسور فشار سیلیکونی استفاده میکند. مزیت این ترانسمیتر قلمی در این است که برخی مدلهای آن دامنهی اندازهگیری فشار منفی و مثبت را به طور همزمان پوشش میدهد.
کاربردها
- HVAC (گرما، تهویه و آمایش هوا)
- تکنولوژی فیلتر
- ساخت سیستم و ماشین
- اندازهگیری سطح مایعات
- صنعت بستهبندی.
ویژگیها
- این ترانسمیتر با محدودههای متنوع اندازهگیری فشار از 0-100 میلیبارگیج (mbarg) تا 0-600 میلیبارگیج موجود است. همچنین بازههای منفی و مثبت فشار -100-100 و -400-400 میلیبار نیز موجود است.
- دقت معمول این ترانسمیترها 0.5٪ است.
- این ترانسمیتر با سیگنال خروجی 4-20mA و 0-10V و 1-5V و ... عرضه میشود.
سنسور ارتعاشات
بنتلی نوادا

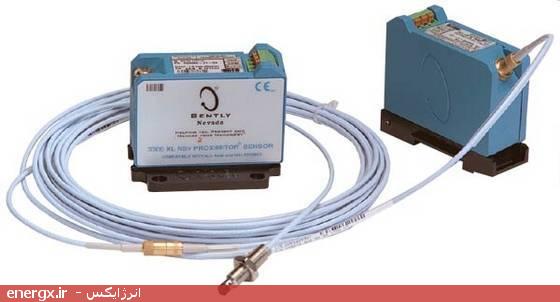

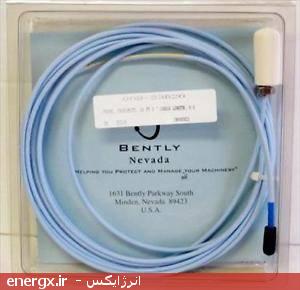

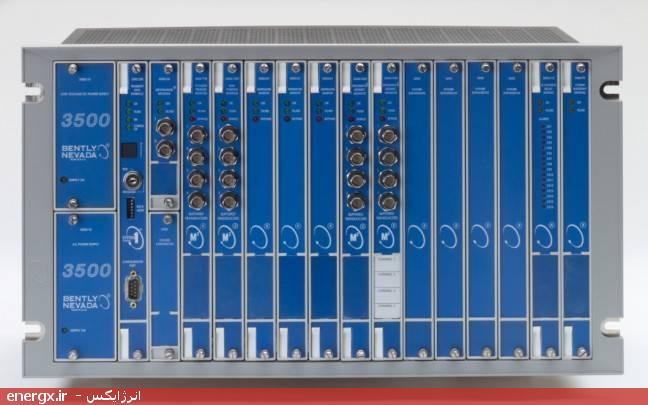

سنسورهای مجاورتی (Proximity Sensors) سری 3300 و دستگاههای مانیتورینگ تجهیزات سری 3500، از محصولات بسیار پرکاربرد و شناخته شدهی این برند میباشند.



ترانسمیتر دما
ترانسمیتر دما داتکسل (Datexel) ایتالیا:
یک نمونه ترانسمیتر گرد مخصوص نصب در کلاهک (هد) در شکل زیر نشان داده شده است.

برای توضیحات بیشتر در رابطه با انواع ترانسمیترهای هدمانت داتکسل ایتالیا به این نوشتار مراجعه نمایید.
ترانسمیتر دما زمینس آلمان:

ترانسمیتر دما نووس (novus) برزیل:

ترانسمیتر دما ویکا (WIKA) آلمان:
یک نمونه ترانسمیتر ریلی در کنار ترانسمیتر گرد مخصوص نصب در کلاهک

-
