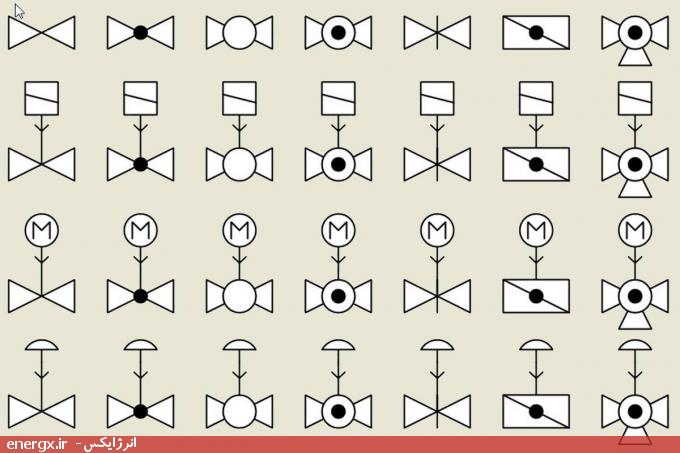

رسم نقشه‌های P&ID از استانداردهای خاصی پیروی می‌کند. این استانداردها به طور کلی از نقطه نظر الزامات مورد نیاز برای طراحی و مواردی که می‌بایست در طراحی یک P&ID رعایت شوند با یکدیگر یکسان می‌باشند و تفاوت آنها تنها در نحوه ارائه و نمایش ابزار و تجهیزات می‌باشد.

نمودار لوله‌کشی و ابزاردقیق (P&ID) در این بخش معرفی شده است.

در ادامه، فهرستی از استانداردهای گوناگون مورد استفاده در طراحی P&ID ها ارائه شده‌ است.

ISO

3098: Drawings-Lettering, Part 1: Currently Used Characters 1st. Ed. 1974
3511: Process Measurement Control Functions and Instrumentation-Symbolic Representation
14617 (1-12): Graphical Symbols For Diagrams
10628: Flow Diagrams For Process Plants - General Rules Iso 10628: 1997
15926: -

ISA (S5)

5.1: Instrumentation Symbols and Identification
5.2: Binary Logic Diagrams for Process Operations
5.3: Graphic Symbols for Distributed Control/Shared Display Instrumentation, Logic and Computer Systems
5.4: Instrument Loop Diagrams
5.5: Graphic Symbols for Process Displays

DIN

28004: German Standard Symbols

ANSI

Y32.10: Graphical Symbols for Fluid Power Diagram
Y32.11: Graphical Symbols for Process Flow Diagram
Z32.2.3: Graphical Symbols for Pipe Fittings, Valves & Piping

BS

62424: Representation of Process Control Engineering- Requests in P&I Diagrams and Data Exchange Between P&Id Tools and PCE-CAE Tools
1646 (1-4): Symbolic Representation for Process Measurement Control Functions and Instrumentation.

IPS

E-PR-230: Engineering Standard for Piping & Instrumentation Diagrams (P&IDs)
