تفاوتهای سیمبندی ۲، ۳ و ۴ سیمه در RTD چیست؟
یکی از نکات مهم هنگام استفاده از RTDها، نحوه اتصال سیمهاست (۲سیمه، ۳سیمه و ۴ سیمه) که تأثیر بسزایی بر دقت اندازهگیری دارد.
مقدمه
انرژیکس (EnergX) - آشکارسازهای مقاوتی دما (RTD) نوعی حسگر دقیق است که با تغییر مقاومت الکتریکی با دما کار میکند. یکی از نکات مهم هنگام استفاده از RTDها، نحوه اتصال سیمهاست (۲ – ۳ – ۴ سیمه) که تأثیر بسزایی بر دقت اندازهگیری دارد.

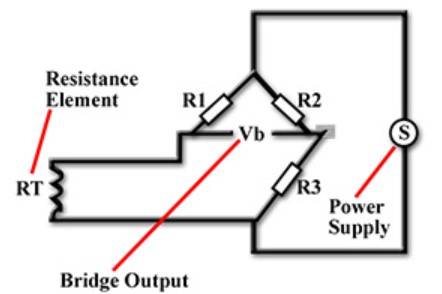

اتصال ۲‑سیمه
- ساختار: فقط دو سیم به دو سر عنصر RTD متصل هستند.
- مزایا: کمهزینه، ساختار ساده و نصب راحت.
- معایب: مقاومت سیمها به مجموع مقاومت اضافه میشود و میتواند خطای قابلتوجهی ایجاد کند، بهویژه در مسیرهای طولانی
- کاربرد مناسب: مواردی با طول کوتاه یا نیاز دقت بالا ندارند.

اتصال ۳‑سیمه
- ساختار: دو سیم به یک سمت عنصر و یک سیم به سمت دیگر متصل میشود.
- مزایا: با فرض برابری مقاومت در سیمها، مقاومت آنها قابل جبران بوده و دقت افزایش مییابد.
- معایب: اگر مقاومت سیمها متفاوت باشد، کمی خطا باقی میماند، اما معمولاً در بیشتر برنامههای صنعتی قابلقبول است.
- کاربرد مناسب: انتخاب صنعتی رایج — دقت خوب با هزینه و پیچیدگی متوسط.

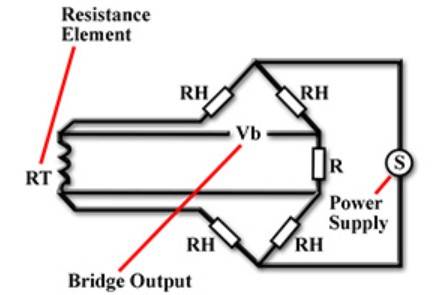

اتصال ۴‑سیمه
- ساختار: هر دو سر عنصر RTD دارای یک جفت سیم (یک جفت برای تغذیه و یک جفت برای اندازهگیری ولتاژ) هستند.
- مزایا: بهترین دقت را دارد؛ کاملاً مقاومت سیمها حذف میشود و حتی تفاوتهای کوچک ولتاژ ترموالکتریک نیز جبران میشوند.
- معایب: نیاز به چهار سیم، پیچیدگی بیشتر در نصب و هزینه بیشتر تجهیزات و سیمکشی .
- کاربرد مناسب: مواردی که دقت بالا حیاتی است مانند آزمایشگاهها و فرایندهای حساس صنعتی.

بخوانید: نکات خرید سنسور RTD Pt100
نحوه انتخاب
- بدون نیاز به دقت بالا + مسیر کابل کوتاه: ۲‑سیمه
- دقت متوسط + هزینه و نصب متوسط: ۳‑سیمه
- بالاترین دقت و محیط حساس: ۴‑سیمه
همچنین، وجود نویز الکتریکی یا مسیر انتهای طولانی سیم ممکن است ضرورت روش ۳ یا ۴ سیم را افزایش دهد.

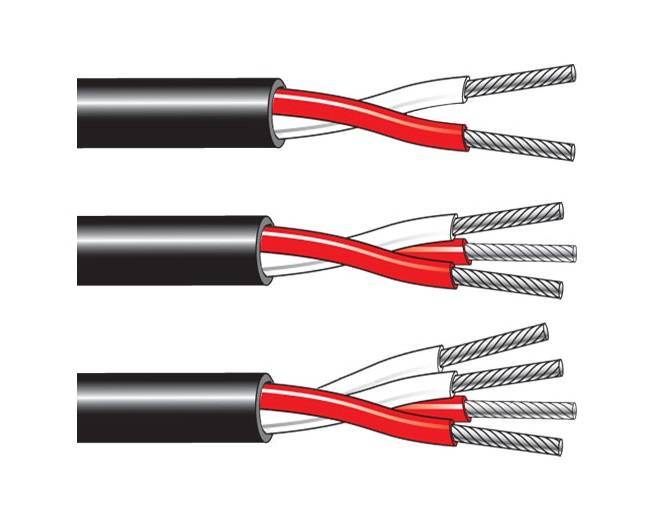

بخوانید: نکات خرید کابل RTD Pt100
نتیجهگیری
نحوه سیمکشی RTD تأثیری مستقیم بر دقت اندازهگیری مقاوتسنجی دارد. انتخاب درست ارتباط سیم، براساس نیاز به دقت، هزینه و پیچیدگی نصب، میتواند خطا را کاهش دهد و عملکرد حسگر را بهینه کند. برای کاربردهای صنعتی کوتاهبرد، کانفیگ ۳‑سیمه کافی است، اما زمانی که نیاز به اندازهگیری خیلی دقیق دارید، گزینه ۴‑سیمه بهترین انتخاب است.
