سنسورهای دمایی پلاتینی (Platinum-RTD) در کاربردهای تهویه مطبوع (HVAC) و اتوماسیون ساختمان

سنسورهای دما در کاربردهای HVAC نقشی کلیدی ایفا می‌کنند؛ نه‌تنها برای کنترل دمای اتاق‌ها، بلکه برای اندازه‌گیری و پایش دمای لوله‌ها و کانال‌هایی که آب گرم یا هوای سرد را به ساختمان منتقل می‌کنند.

تاریخ ویرایش: 18 خرداد ماه 1404

فناوری تهویه مطبوع و ساختمان‌های هوشمند برای آسایش زندگی

فناوری گرمایش، تهویه و تهویه مطبوع (HVAC) در ساختمان‌های مسکونی و تجاری روز به روز اهمیت بیشتری پیدا می‌کند، چرا که آسایش ساکنان به‌طور مستقیم به دمای داخلی، رطوبت و کیفیت هوا وابسته است. اتوماسیون ساختمان و فناوری ساختمان‌های هوشمند، نیاز به اندازه‌گیری دقیق را بیش از پیش افزایش داده‌اند. مصرف انرژی، ردپای کربنی (CO₂ footprint) و هزینه‌های عملیاتی ساختمان‌های مسکونی، تجاری و صنعتی به‌طور مستقیم به کیفیت نصب سیستم‌های HVAC و ادغام آن‌ها در شبکه سنسورها بستگی دارد.

نقش حیاتی سنسورهای دما در کاربردهای تهویه مطبوع (HVAC)

سنسورهای دما در کاربردهای HVAC نقشی کلیدی ایفا می‌کنند؛ نه‌تنها برای کنترل دمای اتاق‌ها، بلکه برای اندازه‌گیری و پایش دمای لوله‌ها و کانال‌هایی که آب گرم یا هوای سرد را به ساختمان منتقل می‌کنند. همچنین، سنسورها در اندازه‌گیری دقیق مصرف انرژی خانگی از طریق کنتورهای حرارتی یا سرمایشی کاربرد دارند.

در این رابطه: فهرست برخی از سازندگان مغزی سنسورهای دما

سنسورهای دمایی پلاتینی (Platinum-RTD) در کاربردهای تهویه مطبوع (HVAC) و اتوماسیون ساختمان

بسیاری از کاربردهای HVAC در بازه دمایی محیطی تا پایین قرار دارند. دستگاه‌هایی که از سنسورهای دما استفاده می‌کنند شامل دماسنج‌ها، ترموستات‌ها، شیرهای هوشمند، کنترلرهای داخلی و واحدهای کنترلی هستند. افزون بر این، تجهیزات مختلفی همچون کوره‌های گرمایش، پمپ‌های حرارتی، چیلرها، برج‌های خنک‌کننده و سیستم‌های تهویه مطبوع توسط سنسورهای دما کنترل و مدیریت می‌شوند.

فناوری‌های سنسور در تهویه مطبوع (HVAC)

در محیط HVAC از فناوری‌های مختلف سنسور استفاده می‌شود. سنسورهای مقاومتی دما (RTD) و ترمیستورهای با ضریب دمایی منفی (NTC) از رایج‌ترین گزینه‌ها هستند.

سنسورهای دمای پلاتینی (Pt-RTD) و تأثیر طراحی سنسور

سنسورهای دمای پلاتینی (Pt-RTD) دارای رفتار پایدارتری در بلندمدت، تکرارپذیری بهتر، پایداری در برابر رانش (drift) و توانایی کار در دمای بالاتر هستند. مقدار مقاومت معمول برای RTDهایی که در کاربردهای HVAC استفاده می‌شوند، 500 اهم (Pt500) و 1000 اهم (Pt1000) است.

بخوانید: نقش سنسورهای دما در پایش و کنترل تانک‌های فرمانتور دارویی

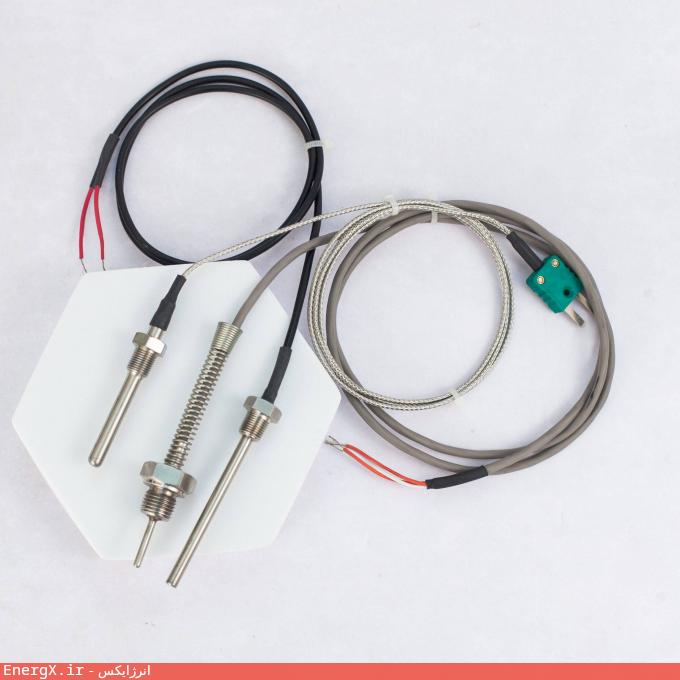

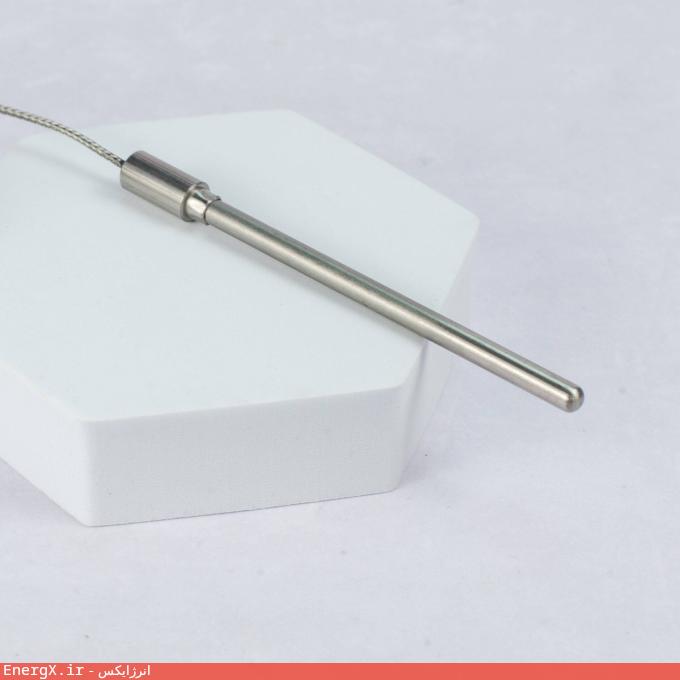

مغزی سنسور یا عنصر حسگر و طراحی خاص پراب (probe) سنسور تأثیر مستقیمی بر ویژگی‌های اندازه‌گیری دما دارند. در بسیاری از کاربردهای HVAC، از بدنه‌های فولاد زنگ‌نزن (استنلس استیل) برای محافظت از عنصر پلاتینی استفاده می‌شود. ساخت یک سنسور دقیق نوع کانالی یا غوطه‌وری، با استفاده از چیپ RTD سیم‌دار آغاز می‌شود.

سنسورهای دمایی پلاتینی (Platinum-RTD) در کاربردهای تهویه مطبوع (HVAC) و اتوماسیون ساختمان

مزایای سنسورهای دمایی پلاتینی (Pt-RTD): دقت بالا، سیگنال خطی استاندارد، پایداری بلندمدت، و کاهش خطا – عاملی مهم در صرفه‌جویی در کل زنجیره ارزش

سنسورهای Pt-RTD دقت بسیار بالا، پایداری بلندمدت و سیگنال خطی استانداردی ارائه می‌دهند. این ویژگی‌ها باعث تکرارپذیری بالا در اندازه‌گیری و کنترل دقیق دما شده و خطاهای کلی در شبکه‌های پیچیده و به‌هم‌پیوسته حسگرها را کاهش می‌دهند. پایداری طولانی‌مدت و امکان جایگزینی آسان این سنسورها هزینه‌های کالیبراسیون مجدد و تعمیرات را نیز کاهش می‌دهد.

ویژگی خطی بودن سیگنال خروجی، طراحی مدار الکترونیکی را ساده‌تر کرده و نیاز به تجهیزات پیچیده را کاهش می‌دهد. همچنین، امکان استانداردسازی و تعویض آسان سنسور حتی پس از چند سال استفاده را فراهم می‌کند.

سنسورهای دمایی پلاتینی (Pt-RTD)؛ اندازه‌گیری دقیق و قابل‌اعتماد دما در تجهیزات HVAC و خانه‌های هوشمند

سنسورهای پلاتینی در تجهیزاتی مانند کوره‌ها، مشعل‌های گازی و پمپ‌های حرارتی برای کنترل دقیق دما به‌کار می‌روند. سیستم‌های بخار و بخار مافوق‌داغ نیز برای پایش دقیق دما در دامنه‌های گسترده، به این سنسورها متکی هستند. در بخاری‌های پلت چوبی که در دمای بالا برای کاهش آلاینده‌ها و گاز CO₂ کار می‌کنند، Pt-RTDها عملکرد ایمن را تا دمای 800 درجه سلسیوس و حتی بیشتر تضمین می‌کنند.

همچنین در کاربردهای دمای پایین مانند چیلرها و برج‌های خنک‌کن صنعتی، این سنسورها اندازه‌گیری دقیق و پایدار دما را فراهم می‌کنند.

در خانه‌ها و ساختمان‌های هوشمند، نظارت و کنترل دقیق دما ضروری است. سنسورها می‌توانند هم به صورت مستقل (مثلاً برای پایش دمای هوای داخل) و هم به‌صورت بخشی از سیستم‌های یکپارچه‌سازی و اتوماسیون به‌کار روند. روند رو به رشد ساختمان‌های هوشمند، نیاز به تعداد بیشتری از حسگرها و یکپارچه‌سازی آن‌ها در شبکه‌های سنسوری را افزایش داده است. Pt-RTDها با دقت بالا، قابلیت اطمینان و نگهداری آسان، گزینه‌ای مناسب برای این شبکه‌ها هستند.

سنسورهای دمایی پلاتینی (Platinum-RTD) در کاربردهای تهویه مطبوع (HVAC) و اتوماسیون ساختمان

سنسورهای پلاتینی روی برد مدار چاپی (PCB) در سیستم‌های اندازه‌گیری حرارت با نیاز دقت بالا

کنتورهای اندازه‌گیری گرما و سرما نیازمند دقت بالا و طول عمر مشخص هستند که سنسورهای پلاتینی این نیازها را به‌خوبی پوشش می‌دهند. در این سیستم‌ها، حسگرها در ورودی و خروجی لوله‌های آب نصب می‌شوند تا با اندازه‌گیری اختلاف دما و جریان، مقدار انرژی مصرفی برای گرمایش هر واحد را محاسبه کنند. در این کاربرد معمولاً از سنسورهای SMD پلاتینی نصب‌شده روی PCB استفاده می‌شود که علاوه بر سادگی مونتاژ، دقت را با ایجاد جداسازی حرارتی میان حسگر و پایه‌های لحیم افزایش می‌دهند.

سنسورهای دمایی پلاتینی (Pt-RTD)؛ عملکرد بالا، عمر طولانی و نگهداری کم = کاهش هزینه‌های چرخه عمر

عملکرد و هزینه سنسور دما باید در چارچوب کل سیستم و نیازهای اندازه‌گیری بررسی شود. یک سنسور پلاتینی، در صورتی که به‌درستی برای شرایط کاری بسته‌بندی شده و با الکترونیک سازگار همراه شود، بهترین عملکرد را ارائه خواهد داد.

در نهایت، هزینه کلی سیستم HVAC و هزینه مالکیت (TCO) معیار اصلی در تصمیم‌گیری خرید است. عمر مفید بالا، سهولت و هزینه پایین تعویض، و دقت بالای شبکه‌های سنسوری، همگی عواملی هستند که سنسورهای Pt-RTD بهبود می‌بخشند. این ویژگی‌ها باعث کاهش هزینه‌های تعمیر و نگهداری، کاهش توقف در فرآیندهای تولید، و افزایش اطمینان از عملکرد تجهیزات و سیستم‌های هوشمند ساختمانی می‌شوند.

همچنین Pt-RTDها از دقت بالای شبکه‌های سنسوری پشتیبانی می‌کنند که به کنترل دقیق انرژی تولیدی، توزیعی و مصرفی کمک کرده و در نهایت، موجب صرفه‌جویی اقتصادی برای کاربران نهایی و مدیران ساختمان‌ها خواهند شد.
