معرفی

انرژایکس (EnergX) - کابل ترموکوپل چند زوج لپ کیبل (LAPP KABEL) آلمان یکی از خاص‌ترین انواع کابل‌های Thermocouple می‌باشد. ساختار عایق‌ها و روکش‌های این کابل‌های خاص در نوع خود منحصربه‌فرد و بی‌نظیر است.

در ادامه روش‌های قیمت‌گذاری، خرید و فروش این نوع کابل‌ها و همچنین PT100 بررسی می‌شود و به طور ویژه عوامل موثر بر قیمت سیم ترموکوپل نوع K و سیم و کابل PT100 بررسی می‌شود.

ﻛﺎﺑﻞ ترموکوپل چند زوج در واقع نوعی ﺳﻴﻢ‌ و کابل ارﺗﺒﺎﻃﻲ استکه ﺗﺠﻬﻴﺰات اﺑﺰاردﻗﻴﻖ دما و انواع PT100 (پی‌نوشت 1) را، به تجهیزات اتوماسیون و کنترل صنعتی وصل می‌کند. برای نمونه سیم ترموکوپل تیپ K (پی‌نوشت 2) می‌بایست میلی‌ولت یا سیگنال اندازه گیری‌شده را با کمترین افت ولتاژ به تجهیز بعدی در فواصل کم یا زیاد مانند ترموستات دیجیتال منتقل کند.

ﻣﺸﺨﺼﺎت ﻋﻤﻮﻣﻲ که باید در مورد قیمت و خرید انواع کابل ترموکوپل چند زوج و PT100 بدانیم، به شرح زیر است.

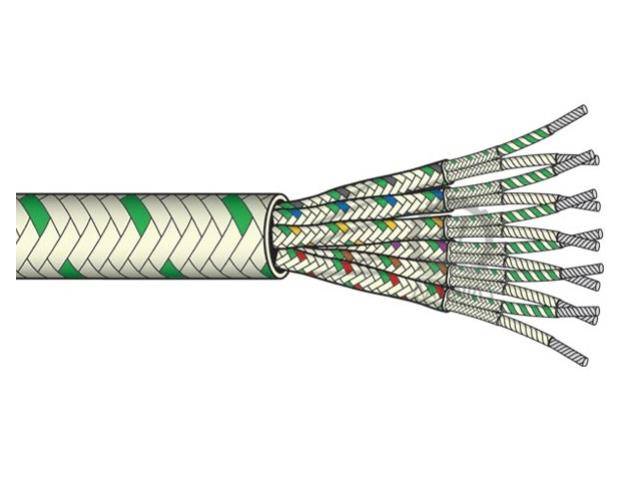

مشخصات کابل ترموکوپل چند زوج

1- ﻫﺎدی‌ﻫﺎی (Conductors) کابل ترموکوپل چند زوج:

برای ﺳﻴﻢ و کابل PT100 هادی می‌بایست از ﺟﻨﺲ ﻣﺲ ﻧﺮم با درصد خلوص بسیار زیاد ﻛﻪ ﺗﺤﺖ ﻓﺮآﻳﻨﺪ ﺣﺮارﺗﻲ ﻗﺮار ﮔﺮﻓﺘﻪ است، باشد. جنس سیم‌ها باید مطابق با استانداردهای بین‌المللی ساخته شوند. برای نمونه جنس هادی‌های سیم ترموکوپل تیپ K (پی‌نوشت 2) می‌بایست ترکیبی از آلیاژهای کرومل (Chromel) و آلومل (Alumel) باشد.

به همین دلیل کابل ترموکوپل تیپ K در بسیاری از مواقع در دسته کابل‌های ترموکوپل چند زوج گران‌قیمت قرار می‌گیرد. سیم ترموکوپل تیپ K (پی‌نوشت 3) در واقع پرمصرف‌ترین نوع از کابل‌های ترموکوپل چند زوج می‌باشد. به همین دلیل می‌بایست پیش از خرید، ویژگی‌های ساختاری آن را به خوبی بشناسید.

2- عایق، روکش میانی و روکش نهایی:

عایق، روکش میانی و روکش نهایی کابل ترموکوپل چند زوج برای انتقال سیگنال اندازه‌گیری‌شده می‌بایست دقیقاً مناسب با شرایط محیط استفاده تولید شود. یکی از مهم‌ترین دلایل این کار این است که در طول زمان، عایق‌های سیم مثبت و منفی از بین نرفته و به هم اتصال پیدا نکنند. فرض کنید می‌خواهید برای یکی از زیرمجموعه‌های صنعت نفت در جنوب کشور کار اخذ قیمت و خرید کابل را انجام دهید. همچنین فرض کنید که قرار است این کابل بصورت Outdoor و در فضای باز نصب شود.

اگر شما بدون در نظر گرفتن رطوبت و تابش مستقیم نور آفتاب به کابل ترموکوپل، ساختار عایق و روکش‌ها را انتخاب کنید، به زودی با مشکل جدی مواجه خواهید شد. ساختار کابل ترموکوپل و یا PT100 شیلددار با عایق فایبرگلاس(Fiberglass)، روکش میانی فایبرگلاس (Fiberglass) بافته شده و روکش نهایی شیلد را در نظر بگیرید. به زودی رطوبت از منافذ شیلد نهایی یا عایق‌های فایبرگلاس (ابریشمی) در آن نفوذ خواهد کرد. بهتر است برای این محیط و شرایط جوی از روکش میانی یا نهایی با جنس سیلیکون (SILICONE) یا پی‌وی‌سی (PVC) استفاده کنید.

پی‌نوشت:

• آلیاژ قسمت هادی (Conductor) سیم و کابل PT100 و ترموکوپل متفاوت می‌باشند.
• حرف اختصاری K برای نشان دادن تایپ ترموکوپل و حروف اختصاری KX یا KCA برای نشان دادن تایپ کابل ترموکوپل به کار برده می‌شود.
• عبارت سیم ترموکوپل تایپ (نوع) K از عبارت سیم ترموکوپل تیپ K صحیح‌تر می‌باشد.
