دبی‌سنج‌های کوریولیس (Coriolis Flowmeter)

از جمله مزاياي اين وسايل مي‌توان به دقت بسيار بالا و اندازه‌گيري مستقيم جرم سيال عبوري، نصب آسان و سايش مكانيكي نسبتاً كمتر اشاره نمود. همچنين اين دستگاه‌ها نياز به نگهداري خاص و كاليبراسيون مكرر ندارند. اين دستگاه‌ها براي اندازه گيري دبي سيالات خورنده و سيالاتي كه داراي ذرات جامد معلق مي‌باشند به كار مي روند.

تاریخ ویرایش: 21 شهریور ماه 1395

دبی‌سنج‌ها یا فلومترهای كوريوليس براساس يك پديده فيزيكي به نام اثر كوريوليس عمل می‌كنند.

فلومترهاي كوريوليس مي‌توانند منحني شكل و يا مستقيم باشند . كوريوليس‌هاي منحني‌شكل معمولاً از دو لوله‌ی مرتعش و نوع مستقيم از يك لوله‌ی مرتعش تشكيل يافته‌اند. به طور كلي در همه‌ی انواع اين دبی‌سنج‌ها سيال از داخل لوله‌هاي مرتعش عبور مي‌كند. لوله‌ها در فركانس طبيعي خود و توسط نوسان‌سازهاي الكترونيكي متصل به لوله‌ها، ارتعاش مي‌يابند.

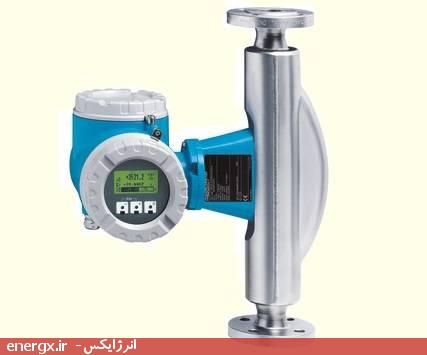

دبی‌سنج‌های کوریولیس (Coriolis Flowmeter) مدل Promass اندرس هاوزر
دبی‌سنج‌های کوریولیس (Coriolis Flowmeter) مدل Promass اندرس هاوزر

يكسري سيم پيچ براي آشكارسازي نوسان‌هاي كوچك يا Micro motion لوله‌ها به يكي از لوله‌ها و يك‌سري آهنربا به لوله مجاور متصل مي‌باشند. با نوسان لوله‌ها، در هر سيم‌پيچ به دليل تغيير ميدان مغناطيسي حاصل از آهنرباي مجاور، يك ولتاژ نوساني القا مي شود. هنگامي كه در ورودي جريان به فلومتر، سيال به سمت نقطه‌اي كه داراي ارتعاش است حركت مي كند، لوله به آن شتاب يا نيرو اعمال مي‌كند. سيال متحرك براي مقاومت در مقابل نيرويي كه توسط لوله اعمال مي شود، نيرويي به لوله وارد مي كند. همين نيرو در سمت خروجي لو له و در جهت عكس به وجود خواهد آمد‌.

برهم‌كنش اين دو نيرو در ورودي و خروجي لوله ها، باعث پيچش لوله مي شود. اين نيرو متناسب با جرم سيال عبوري از لوله هاست و نيروي كوريوليس نام دارد و سبب اختلاف فاز ولتاژ القايي در دو سيم پيچ طرفين لوله ها مي شود. اختلاف فاز يا تاخير زماني بين موج ورودي و خروجي مستقيماً با دبي جرمي سيال متناسب است.

برای سفارش انواع فلومترهای کوریولیس با ما تماس بگیرید.

مزایای دبی‌سنج‌های کوریولیس:

از جمله مزاياي اين وسايل مي‌توان به دقت بسيار بالا و اندازه‌گيري مستقيم جرم سيال عبوري، نصب آسان و سايش مكانيكي نسبتاً كمتر اشاره نمود. همچنين اين دستگاه‌ها نياز به نگهداري خاص و كاليبراسيون مكرر ندارند. اين دستگاه‌ها براي اندازه گيري دبي سيالات خورنده و سيالاتي كه داراي ذرات جامد معلق مي‌باشند به كار مي روند.

اين فلومترها در مورد سيالات تراكم‌پذير مانند گازها، به دليل اندازه‌گيري مستقيم جرم سيال نسبت به دبي سنج هاي حجمي كه دبي جرمي را به كمك دانسيته سيال محاسبه مي‌نمايند، داراي دقت بيشتري هستند. به همين دليل يكي از بهترين گزينه ها براي اندازه گيري فلوي گازها، فلومترهاي كوريوليس مي باشند.

معایب دبی‌سنج‌های کوریولیس:

يكي از معايب عمده‌ی اين دستگاه‌ها قيمت بالاي اين نوع فلومترها، حجيم بودن آن در مقايسه با فلومترهاي مشابه و عدم به‌كارگيري آنها براي سيالات دوفازي مي باشد.

برای سفارش انواع فلومترهای کوریولیس با ما تماس بگیرید.



از جمله برندهای مطرح تولید فلومترهای کوریولیس می‌توان به اندرس هاوزر (E+H) و میکرو موشن (Micro Motion) اشاره کرد.

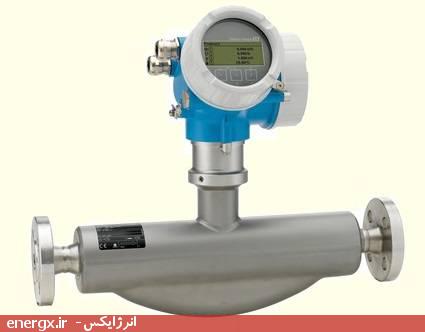

در شکل زیر یک نمونه از دبی‌سنج کوریولیس مدل Promass 83F ساخت اندرس هاوزر نشان داده شده است.

دبی‌سنج کوریولیس مدل Promass 83F ساخت اندرس هاوزر
دبی‌سنج کوریولیس مدل Promass 83F ساخت اندرس هاوزر

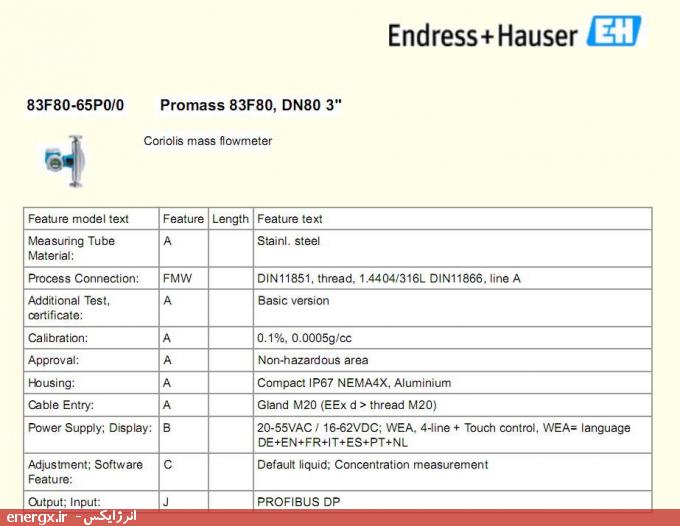

یک نمونه از مشخصات فنی فلومتر کوریولیس اندرس هاوزر مدل Promass 83F80-AFMWAAAAABCJ, DN80 3 در شکل زیر نشان داده شده است.

مشخصات فنی فلومتر کوریولیس اندرس هاوزر مدل Promass 83F80-AFMWAAAAABCJ, DN80 3
مشخصات فنی فلومتر کوریولیس اندرس هاوزر مدل Promass 83F80-AFMWAAAAABCJ, DN80 3

برای سفارش انواع فلومترهای کوریولیس اندرس هاوزر با ما تماس بگیرید.
