لطفا نوع سنسور دما را مشخص نمایید.

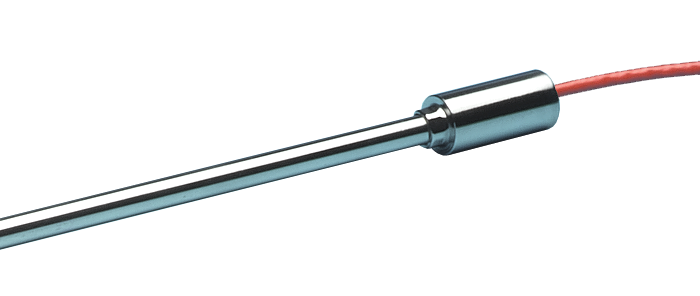

مغزی همان سنسور ما هست که می‌تواند ترموکوپل یا RTD و یا ترمیستور باشد
مغزی در داخل غلاف قرار داده می شود.
برای محافظت از سیم‌های سنسورها معمولا سیم‌های آنها را در داخل سرامیک‌های محافظ قرار می‌دهند و یا اینکه پودر سرامیک (جهت ایزولاسیون) در داخل غلاف پر می‌کنند.
معمولا سنسورها یا همان مغزی‌ها به صورت تک در داخل غلاف قرار می‌گیرند ولی برخی مواقع چند سنسور را در داخل غلاف قرار می دهند که استفاده های متفاوتی دارد:
- اندازه‌گیری دمای یک نقطه توسط چند سنسور جهت بالا بردن اطمینان برای مواقعی که پروسه بسیار مهم است.
- اندازه‌گیری دمای چند نقطه از طول کل غلاف. این حالت برای مخازن ایستاده استفاده می‌شود که یک غلاف را به صورت عمودی داخل مخزن قرار می‌دهند و دمای مکان‌های مختلف را اندازه‌گیری می‌نمایند.
سنسور ترموکوپل و RTD از جمله سنسورهای مهم برای اندازه گیری دما می باشند که به روش تماسی عمل می کنند.
ترموکوپل از دو فلز با دو جنس مختلف که به هم متصل شده اند تشکیل شده است. به علت اختلاف ضریب انتقال حرارت این دو فلز، در طرف دیگر یک ولتاژ ضعیفی ایجاد می شود که معیاری برای اندازه گیری دما است.
ترموکوپل ها انواع مختلفی مانند نوع J و N وT و E و K و... دارند که تفاوت آنها در جنس فلزهایی است که در سنسور استفاده می شود.
دقت سنسورهای ترموکوپل حدود یک درجه سانتی گراد است.
در ترموکوپل به ازای دماهای مختلف و اندازه گیری اختلاف ولتاژ خروجی یک نمودار رسم می شود که ولتاژ خروجی را بر حسب تغییرات دمایی نشان می دهد.
قسمتی از این نمودار که تقریبا خطی می باشد ناحیه کاری مناسب سنسور را نشان می دهد.
RTD مخفف عبارت Resistance Temperature Detectors از یک مقاومت متغیر با دما استفاده می کند تا بتواند از روی تغیر مقاومت، تغییر دما را به دست بیاورد.
RTD ها در انواع دو سیمه، سه سیمه و چهار سیمه موجودند. مدل چهار سیمه گران قیمت و مدل دوسیمه دقت پایینی دارد به همین خاطر عمدتا در صنعت از سنسورهای RTD سه سیمه استفاده می شود.
در مقایسه سنسورهای دما می توان گفت که RTD زمان پاسخ و دقت بیشتر نسبت به ترموکوپل دارد.
دقتRTD حدود 0.1 درجه سانتی گراد و از انواع RTD ها می توان به Pt100 و Pt1000 و Ntc اشاره نمود.
